Ethernet/인터넷 원격
RS232/422/485 시리얼 서버 컨버터

HelloDevice Pro series

PS810 (serial 8port)

$설명: I:\PIC_SOURCE\_MG_0213_2.jpg$

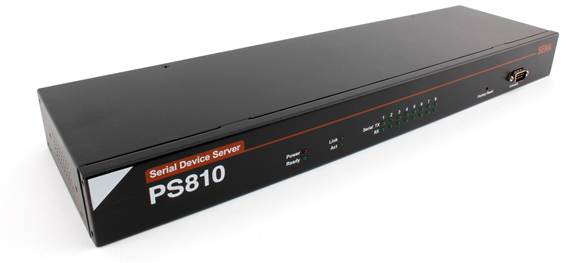

PS810

8port시리얼 서버/컨버터

칩센에서 공급하는 PS810은 원격지에서 Ehternet를 통해 RS232 및 RS422/ 485

통신을 통해 장비를 제어/원격관리 모니터링 할 수 있는 산업용 디바이스 입니다.

다양한 산업 현장에서 높은 안정성으로 활약하고 있습니다.

저렴한 라이트 시리즈와 다르게 PRO시리즈는 다양한 프로토콜,

서지보호기, Web을 통한 장비 설정을 지원합니다.

Overview

Pro 시리즈 제품군은 RS232/422/485 시리얼 통신을 하는 시리얼 장비들을 10/100Base-T 이더넷에 연결하여 주며, 1, 4, 8 포트를 지원하는 모델로 구성되어 있습니다. Pro 시리즈 제품군은 다양한 운영 모드, TCP/UDP 멀티 캐스팅, Telnet COM port control protocol(RFC2217), SSL 암호화, 포트 로깅 및 포트 이벤트 핸들링 등의 유용하고 다양한 기능을 갖추고 있습니다.

Key Features

· 기존의 시리얼 장치를 10/100Base-T 이더넷 네트워크에 연결

· RS232/422/485, 최대 230Kbps 속도 지원

· 다양한 TCP/UDP 호스트 연결 모드 지원: Multiple host connection/data transfer

· 강력한 보안 기능 : SSL (Secure Socket Layer) 및 각종 데이터 암호화 기능

· 시스템 로깅 및 포트 로깅 지원.

· 초고속 인터넷망 연결을 위한 Dynamic DNS 프로토콜 지원

· 웹, Telnet/SSH, Windows Utility 및 콘솔 등을 이용한 시스템 설정

· 서지 보호기 장착

· RFC 2217, Telnet COM Port Control Protocol 지원

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\Detail.png$

PS810 사이즈, 특징, 형태
Detail 제품 상세보기

칩센의 PRO시리즈 8포트 시리얼 서버디바이스 PS810는 산업용 타입의 디바이스로 RS232, 422, 485를 원격지에서 콘트롤 할수 있습니다.인터넷 브라우져를 통해서 WEB으로 접속하거나 제공된 세팅프로그램으로 접속하여 간단하게 설정 및 사용이 가능하고, 콘솔포트 접속을 통해 긴급대응을 할수도 있습니다.	$설명: I:\PIC_SOURCE\manual.jpg$
$설명: I:\PIC_SOURCE\_MG_0213.JPG$	$설명: I:\PIC_SOURCE\_MG_0219.JPG$
$설명: I:\PIC_SOURCE\PS410_2.jpg$	$설명: I:\PIC_SOURCE\PS410.jpg$

PS810 기본세트

$설명: I:\PIC_SOURCE\_MG_0173_3.jpg$ 설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\9_pin.png$

RS232/422/485 to Ethernet
시리얼 원격서버,컨버터

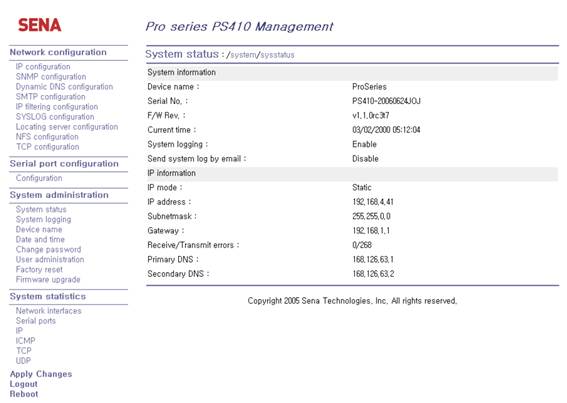

PS810은 원격지에서 인터넷을 통해 시리얼 장비로의 접속, 제어, 모니터링이 가능하도록 만들어주는 디바이스 입니다. web브라우져를 통해 간단하게 세팅을 할 수 있고, 시리얼 포트에서 들어오는 데이터는 장비의 IP와 소켓번호로 지정하여 클라이언트가 되어 서버로 데이터전송을 하거나 직접 서버로 동작하여 클라이언트 장비에서 데이터를 얻어갈 수 있습니다. PS시리즈 간에도 통신이 가능하여 Ethernet를 통한 원거리 시리얼 통신이 가능하며, 스마트폰을 활용할 수 도있습니다.

$설명: I:\PIC_SOURCE\web.jpg$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\Online-phlebotomy-certification.jpg$

PS810 전자파 인증안내
Certification 국가별 인증

PS810이 속해있는 Pro시리즈는 한국 KCC, 미국 FCC, 유럽 CE 전자파 인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다.

$설명: C:\Users\Jerome\Desktop\FLAG\1341828090_kr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828140_lr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828129_eu.png$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\GEM_Frame.jpg$

PS810 연계 상품안내
Solution 준비된 솔루션

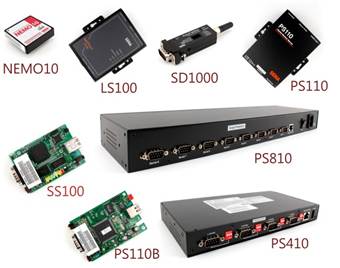

PS810과 연계하여 다양한 환경에 적용할 수 있는 시리얼 시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다. 외장형 완제품부터, 내장형 보드, 내장형 모듈, 고성능 리눅스 서버 시스템, 무선 블루투스 시리얼 아답터까지 준비가 되어있습니다.

여러분은 시스템을 구성만 하시면 됩니다.

$설명: I:\PIC_SOURCE\all_device.jpg$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\firmware-update-icon.png$

IP 소켓 포트를 시리얼포트로 변환
Serial/IP변환 프로그램 제공

$설명: I:\PIC_SOURCE\program2.jpg$

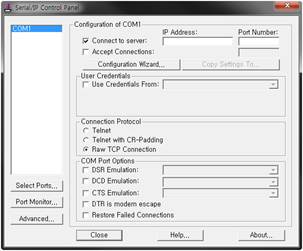

칩센의 PS810은 현장에 설치 후 원격지에서 마치 현장에서 유선 시리얼로 연결하는 것 처럼 만들어주는 Ethernet 소켓 포트를 시리얼 포트로 변환해주는 프로그램을 제공 해드립니다. 이 프로그램을 통해서 192.0.0.1 PORT 7001 과 같은 소켓을 COM2 와 같은 시리얼 포트로 변환 편하게 사용할 수 있습니다.

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\smart.png$

PS810 스마트단말기와 통신
Smart 인터넷 소켓통신

$설명: C:\Users\Jerome\Desktop\android.png$ $설명: C:\Users\Jerome\Desktop\iphone.png$

PS810은 시리얼 장비를 연결 후 Ehternet포트를 통해 IP를 할당 받은 후 원격지에서 PC뿐만이 아니라 안드로이드 단말기, 아이폰, 아이패드와 같은 스마트 디바이스에서도 인터넷을 통해 접속 데이터를 송수신 할 수 있습니다. 이를 통해 각종의 참신한 솔루션이 탄생할 수 있습니다. 고정 IP가 없어도 DDNS (다이나믹 도메인 네임 서비스)를 통하여 유동IP를 고정IP처럼 사용할 수 도 있습니다.

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\staples-easy-button.png$

PS810 사용방법 안내
Manager 프로그램 제공

간단한 사용방법

PS810은 Web 접속을 통한 세팅방법 외에도 전용의 메니져 프로그램을 통해서도 세팅이 가능합니다. 콘솔포트를 통해 시리얼로 접속하거나, 이더넷 공유기에 장비를 연결후 Search버튼을 눌러주세요. 담당자는 장비를 찾아서 바꾸고 싶은 항목만 변경하시면 됩니다.

세팅용 프로그램 : HelloDevice Manager V2

$설명: I:\PIC_SOURCE\program.jpg$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\imagesCA4VEZI7.jpg$

PS810 구성 안내
세트구성

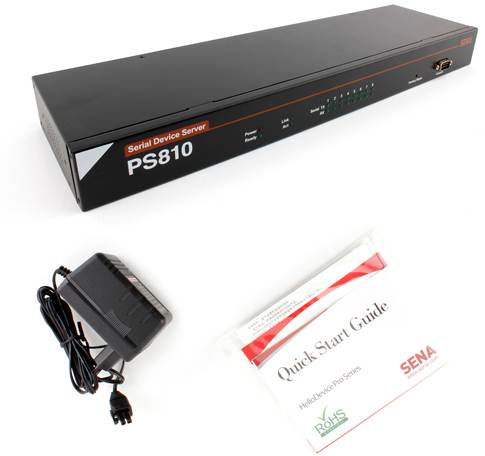

PS810은 퀵가이드 매뉴얼, PS810 본체, 220v 파워아답터를 기본 제공합니다. 해외에서 사용하실 경우는 110v 전용 아답터 GEP05040266 을 별도 구매하셔서 적용하시면 됩니다.

l PS810 기본세트

$설명: I:\PIC_SOURCE\_MG_0173_3.jpg$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

기술 사양

	PS110	PS410	PS810
시리얼 인터페이스	Serial speeds 75bps to 230kbps
	DB9 connector
	Flow Control: Hardware, Software
	Signals: · RS232: Rx, Tx, RTS, CTS, DSR, DTR, DCD, GND · RS422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS- · RS485: 2/4-wire
	Surge protector equipped for each serial port
네트워크 인터페이스	10/100 Base-T Ethernet with RJ45 Ethernet connector
	Supports static and dynamic IP address
프로토콜	ARP, IP/ICMP, TCP, UDP, Telnet/SSH DNS, Dynamic DNS,HTTP, SMTP, DHCP, SNMP v1 & v2, SSL v3
	Serial Port Access protocol : Telnet, TCP, UDP, SSL v3, RFC-2217
이더넷 모뎀	Full AT command set support
보안	SSH, SSL, IP address filtering, HTTPS
관리	· Web · Console port · Telnet/SSH · HelloDevice ManagerTM software · O/S support: Windows 98/ME/NT/2000/XP
로깅	Versatile system logging support for all system events
	Serial port data logging
펌웨어	Upgrade using console, telnet/SSH and web
LED	Power, Link, Serial Rx/Tx for each serial port	Power, Link, Act, Serial Rx/Tx for each serial port	Power, Ready, Link, Act, Serial Rx/Tx for each serial port
파워	9~30VDC, 0.35A @ 9VDC	9~30VDC, 0.4A @ 9VDC	100~240VAC, 50/60Hz, 0.24A
동작 환경	Operating temperature: 0°C to 50°C
	Storage temperature: -20°C to 66°C
	Humidity: 90% Non-condensing
외형 요소	114 x 82 x 26 (mm) 4.48 x 3.22 x 1.02 ( in.) 300g	119 x 227 x 27 (mm) 4.68 x 8.94 x 1.06 ( in.) 750g	119x 437 x 44 (mm) 4.69 x 17.20 x 1.73 ( in.) 1.56kg
MTBF	57.59 Years	30.89 Years	18.42 Years
인증	FCC Part 15 Subpart B, Class A EN61000-3-2, EN61000-3-3 EN60950-1 EN55022 EN55024 MIC
보증 기간	5-year limited warranty

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

구매 구성품 정보

제품	제품 설명
PS110	HelloDevice Pro 110 싱글 포트 시리얼 디바이스 서버
PS410	HelloDevice Pro 410 4포트 시리얼 디바이스 서버
PS810	HelloDevice Pro 810 8포트 시리얼 디바이스 서버
	PS110/410/810 내용물: · Quick start guide · 110V 또는 230V 전원 어댑터 또는 전원코드 · 시리얼 데이터 케이블 액세서리(선택 사항): · PS110/410용 DIN 레일 거취형 키트
PS110B	HelloDevice Pro 110 싱글 포트 시리얼 디바이스 서버 보드 · 실물 보드만 제공

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

액세서리(선택 사항)

제품 코드	제품 설명
FM9GD-G01	DB9pin 크로스 젠더 (Male to Male)
DB9-GEN-AG	DB9pin ‘ㄱ’ 자형 다이렉터 젠더 (Male to Female)
DB9FTB-G01	DB9 Male to TerminalBlock Adapter $설명: D:\4.소스\제품사진모음\DB9FTB.gif$
LTC100PC	LTC100PC RS232-RS422/485 converter for Parani-SD1100, port-powered, DC power supply optional $설명: D:\4.소스\제품사진모음\l_ltc100_nomal.jpg$
