다목적 블루투스 모듈(Serial, I/O, PCM)
BCD110V3-DS
3.3v UART로 동작하는 블루투스 모듈입니다. AT명령어를 이용한 아주 간단한 사용방법과 자세한 매뉴얼로 사용자는 블루투스에 대한 별도의 학습 없이 바로 개발에 들어갈 수 있습니다. 시리얼 통신용 SPP와 I/O 제어 및 모니터링용 I/O Porfile 을 내장하고 있습니다. 스위치를 켜거나 끄고, 기계가 동작하는지 감지하거나 아날로그 입력으로 온도나 습도를 알아낼 수 도 있습니다. 또한
PCM입력을 통해 8Khz 수준의 단일 음성링크를 제공해서 인터콤 수준의 음성통신도 가능합니다.
스마트폰과의 연계로 다양한 응용제품 제작을 할 수 있습니다.
Bluetooth로I/O를 제어하고,
모니터링할 수 있습니다.
 |
BCD110V3-DS
Overview
Parani-BCD110V3는 블루투스 클래스 1 기능을 신속하고 효과적인
비용으로 OEM 제품에 구현하고자 하는 OEM 제조업체들을
위한 블루투스 클래스 1 OEM 모듈입니다. BCD110V3는
사용자의 응용에 따라 SMD(Surface Mount Device)와
DIP(Dual Inline Package), 두 가지 형태 중 하나를 선택하여 적용할 수 있으며,
무선 통신을 위한 안테나를 선택할 수 있습니다.

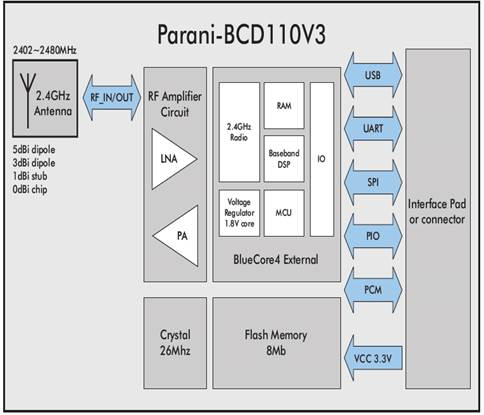

BCD110V3는 클래스 1 블루투스 출력을 지원하여 통상적으로 200m ~ 1km의 도달거리를 지원하는 통신 환경을 지원합니다. 또한 BCD110V3는 OEM제품과의 통신을 위하여 UART, USB, I2C, PCM, PIO 통신방식을 지원합니다.
BCD110V3는 블루투스 v.2.0 스펙을 만족하는
SPP와 Sena I/O Profile 및 SCO 연결
기능을 가진 BCD110_V3 펌웨어를 기본적으로 내장합니다. 이 BCD110V3 펌웨어는 OEM 제조업체가 별도의 변경 없이 실제
사용 환경에서 바로 사용이 가능하여 POS (Point-ofsales), 산업자동화, 원격검침 및 기타 다양한 용도로 바로 사용이 가능합니다. 또는 PC용 블루투스 USB 동글과 같이 전체 블루투스 스택이 외부에서
동작하는 사용 용도 또는 OEM 제조업체의 커스텀 펌웨어를 내장시키기 위한 용도로 사용자가 요구할 경우 BCD110V3 의 펌웨어는 HCI 블루투스 스택까지만 지원하는 펌웨어를
내장시키는 것 또한 가능합니다.
BCD110V3는 블루투스 v.2.0+EDR 스펙을 완전히 만족시키도록 설계되어 블루투스
인증을 받았으므로 O E M 제조업체들이 BCD110V3를
이용하여 제품을 설계하면 추가 인증 비용 및 시간을 절약할 수 있습니다.
특징
l 블루투스 클래스 1
l 블루투스 v2.0+EDR 사양 완벽 호환 및 인증
l 동작거리: 200m~1km
l
크기: DIP타입 16.8 x 34.6 x 8.0mm (실드캔 포함)
SMD 타입 14.8 x 34.6 x 3.0mm(실드캔 포함)
l 다양한 안테나 지원: 칩 안테나, 스터브/다이폴 안테나
l 최대 4개까지의 동시 다중접속을 지원하는 실사용 환경에서 검증된 SPP (Serial Port Profile) 펌웨어
l Windows 기반의 소프트웨어 지원: 파라미터 설정 및 펌웨어업데이트
l 출력: +18dBm
l 수신감도: -90dBm (0.1% BER)
l 동작온도범위: -40˚C ~ +85˚C
l 내장형 8Mbit 플래쉬메모리
l USB, UART, PCM, PIO 인터페이스
l 802.11 공존
l RoHS 인증
추천 적용분야
l 원거리의 고속 데이터전송 시스템 통신용
l 산업용 공장자동화기기
l 자동차 악세서리(Automotive)
l 의료기기
l 원격점검/측정기기
l POS 기기
l Bluetooth AP
l Bluetooth 시리얼동글(아답터)
l 관공서 IT 프로젝트진행
|
|
Parani-BCD110DS
사이즈, 특징, 형태 |
|
|
|
|
|
|
|

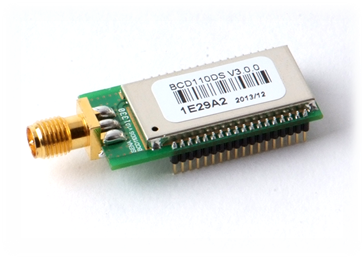

제품 상단에는 블루투스 BD어드레스 표기 및 생산년월을 표기하여 생산관리에 더욱 신경을 쓰고 있습니다. |
|
|
|
|
|
|
MCU
[마이컴]과 직접 연결하는 |
|

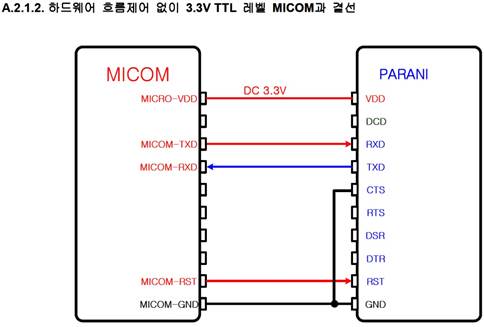

Parani-BCD110V3는 MCU, APU등과 함께 UART인터페이스로 바로 연결하여 사용할 수 있는 제품입니다. 3.3볼트 TTL레벨의 제품으로 대부분의 프로세서와 별도의 처리 없이 연결하여 사용할 수 있습니다. 5볼트 UART로 출력되는 MCU의 경우 레귤레이터로 전압 레벨만 맞추면 바로 통신할 수 있습니다. 모듈을 직접 RS232등 Serial 통신을 시키려면 Max3232 또는 SP3232같은 컨버터 칩셋을 사용하시면 쉽게 구현할 수 있습니다.
|
||
|
|
|
|
|
|
BLUETOOTH를 이용하여I/O를 직접 제어, 모니터링 |
|

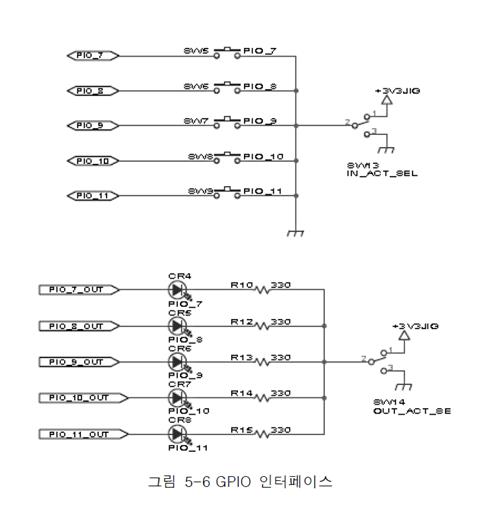

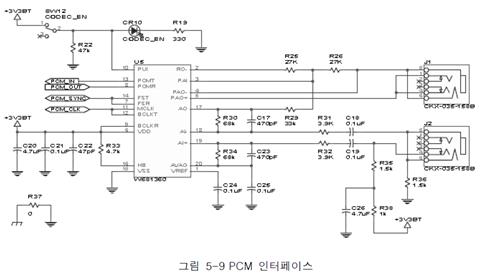

Parani-BCD110V3는 GPIO를 손쉽게 직접 활용할 수 있습니다. 원격으로 I/O핀을 high 또는 low로 변환하거나 스위치로부터 값을 읽을 수 있습니다. 아날로그 input 핀을 이용하여 센서 값을 가져올 수도 있습니다. AT명령어를 사용하면 이러한 일들이 아주 쉽게 이루어집니다. 또한 PCM을 이용하여 간단한 인터콤 수준의 음성통신을 구현할 수 있습니다. |
|
|
Parani-BCD110V3
전파 인증안내 |
Parani-BCD110V3은 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점입니다.
|
|
Parani-BCD110V3연계상품안내 |
|
Parani-BCD110V3와 연계하여 다양한 환경에 적용할 수 있는 블루투스
시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다. 여러분은 시스템을 구성만 하시면 됩니다. ex) MSP1000, SD1000, SD1100, UD100, SD1000U, ESD110, BCD110, BCD210, BCD100_DBS, 등등
|
|
|
|
Parani-BCD110V3지속되는 기능개선 |
|
|

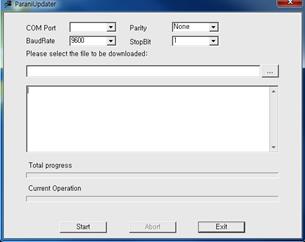

칩센의 Parani-BCD110V3는 기능개선 및 고객의 요청에 적극 대응하기 위하여 펌웨어 업데이트용 프로그램을 제공하고 있습니다. 별도의 펌웨어용 핀을 구성하지 않아도 UART포트를 통해 업데이트가 가능하도록 설계되어 있어서 고객은 펌웨어만을 위하여 별도의 개발계획을 세울 필요가 없습니다. |
|
|
Parani-BCD110V3안드로이드와 통신 |
|
|
|
Parani-BCD110V3는 안드로이드OS를 기본 지원합니다. 스마트폰의 내장된 블루투스와 시리얼포트를 오픈하여 통신을 할 수 있습니다. 또한, 스마트폰에서 바로 테스트가 가능하도록 안드로이드 마켓에서 테스트용 프로그램 ‘BTerm’을 제공하고 있습니다. 아이폰과 통신은 애플사의 MFI 정책에 따라 인증칩과 펌웨어 작업을 거친 후 애플사에 완제품 인증을 받으면 됩니다. |
|
|
|
|
Parani-BCD110V3
사용방법 안내 |
|

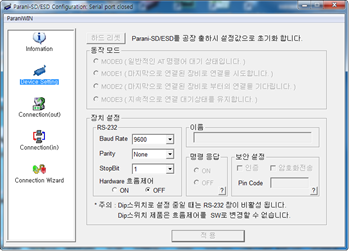

간단한 사용방법 Parani-BCD110V3은 쉽게 사용할 수 있습니다. 모듈 세팅용 프로그램을 기본 제공하며, 모듈 기능 중 심플한 기능버튼 핀으로 누구나 쉽게 통신속도 설정과 통신 세팅이 가능합니다. 1:1세팅을 위해서는 통신속도 설정 후 Pairing button을 핀을 이용하여 한쪽에는 3초간 두 번, 한쪽에는 3초간 한 번만 눌러주시면 connector LED가 점멸합니다. 이제 연결 후 사용 하시면 됩니다. AT커맨드를 이용하면 손쉽게 MCU등에서 제어 가능하도록 프로그래밍할 수 있으며 상세한 매뉴얼과 데이터시트로 부족함 없는 고객지원이 가능합니다. |
|
기술 사양
|
Parani-BCD110V3 |
|
|
Bluetooth |
Bluetooth v2.0 + EDR |
|
Class1 |
|
|
Profile: SPP(Serial Port Profile), Sena I/O Profile |
|
|
Working distance: By default antenna is 200m (0.12 mile), Supports up to 1000m (0.62 mile) |
|
|
Transmit Power |
+18dBm Typical |
|
Receive Sensitivity |
-90dBm (0.1% BER) |
|
TX Output Spectrum-Frequency range |
2402 MHz - 2480 MHz |
|
Interfaces |
UART, USB, I2C, PCM, PIO |
|
Serial Interface |
l Serial UART speed up to 921.6kbps l CTS/RTS flow control, DTR/DSR for loop-back & full transfer |
|
I/O Interface |
5 DIO, 2 AI |
|
PIN Interface |

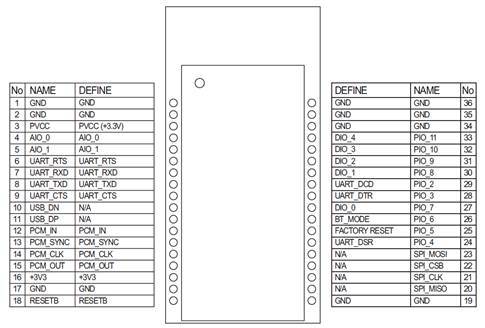

l BCD110Sx: 1.27mm SMD Pad 18 x 2 (36pin) l BCD110Dx: 1.27mm Pin Header 18 x 2 (36pin) |
|
USB Interface |
V2.0 |
|
Configuration |
ParaniWIN, Modem AT command set |
|
Firmware Update |
ParaniUpdater |
|
Power |
l Nominal : 70mA@3.3Vdc l Maximum : 150mA@3.3Vdc (200mA@3.3Vdc in Test Mode) |
|
Environmental |
l Operating temperature: -40°C ~ 80°C l Storage temperature: -40°C ~ 85°C l Humidity: 90% (Non-condensing) |
|
Physical properties |
Parani-BCD110V3 Dimension l DIP type l SMD type |
|
Weight l Parani-BCD110V3SC: 2g l Parani-BCD110V3SU: 2g l Parani-BCD110V3DC: 3g l Parani-BCD110V3DU: 3g l Parani-BCD110V3DS: 4g |
|
|
Approvals |
FCC, CE, IC, KC, TELEC, SIG |
|
Warranty |
1-year limited warranty |
제품별 구매/구성품 정보
|
Part Number |
Description |
|
BCD110V3-DU-00 |
BCD110V3 내장형 블루투스 모듈 DIP 타입, 클래스 1, U.FL 커넥터 |
|
BCD110V3-DS-00 |
BCD110V3 내장형 블루투스 모듈 DIP 타입, 클래스 1, RP-SMA 커넥터 |
|
BCD110V3-DC-00 |
BCD110V3 내장형 블루투스 모듈 DIP 타입, 클래스 1, 칩 안테나 |
|
BCD110V3-SU-00 |
BCD110V3 내장형 블루투스 모듈 SMD 타입, 클래스 1, U.FL 커넥터 |
|
BCD110V3-SC-00 |
BCD110V3 내장형 블루투스 모듈 SMD 타입, 클래스 1, 칩 안테나 |
|
BCD110V3-SK-06 |
BCD110V3 스타터킷 |
|
|
BCD110V3-SK-06스타터킷 내용물: · BCD110V3DC 1 · BCD110V3DS 1 · BCD110V3DU 1 · Development board 1 · DC Power adapter 1 · RS232 serial cable 1 · Stub antenna 1 · 3dBi Dipole antenna 1 · U.FL cable 1 |
액세서리(선택 사항)
