손쉽게 사용하는 UART용 Bluetooth 모듈

3.3v UART로 동작하는 블루투스 모듈입니다. 산업용 SPEC과 각 나라의 인증을 받아

제품을 출시하는데 막힘이 없습니다. 아주 간단한 사용방법과 자세한 매뉴얼로

사용자는 별도의 준비 없이 바로 개발에 들어갈 수 있습니다.

$설명: D:\4.소스\제품사진모음\BCD210DC\3.jpg$

Parani-BCD210DC

Overview

Parani-BCD210은 블루투스 클래스 2 기능을 신속하고 효과적인 비용으로 제품에 구현하고자 하는 제조업체들을 위한 저전력형 블루투스 클래스 2 모듈입니다. BCD210은 사용자의 응용에 따라 SMD(Surface Mount Device)와 DIP(Dual Inline Package), 두가지 형태 중 하나를 선택하여 적용할 수 있으며, 무선 통신을 위한 안테나를 선택할 수 있습니다.

BCD210은 클래스 2 블루투스 출력을 지원하여 50m ~ 300m의 도달거리를 지원하는 통신 환경을 지원합니다. 또한 BCD210은 OEM 제품과의 통신을 위하여 UART, USB, I2C, PCM, PIO 통신방식을 지원합니다.

BCD210은 블루투스 v.2.0 스펙을 만족하는 SPP(Serial Port Profile) 펌웨어를 기본적으로 내장합니다. 이 SPP 펌웨어는 최대 4개까지의 동시 다중 접속을 지원하며, OEM 제조업체가 별도의 변경 없이 실제 사용 환경에서 바로 사용이 가능하여 POS (Point-of-sales), 산업자동화, 원격검침 및 기타 다양한 용도로 바로 사용이 가능합니다. 또는 PC용 블루수트 USB 동글과 같이 전체 블루투스 스택이 외부에서 동작하는 사용 용도 또는 OEM 제조업체의 커스텀 펌웨어를 내장시키기위한 용도로 사용자가 요구할 경우 BCD110의 펌웨어는 HCI 블루투스 스택까지만 지원하는 펌웨어를 내장시키는 것 또한 가능합니다.

BCD210은 블루투스 v.2.0+EDR 스펙을 완전히 만족시키도록 설계되어 블루투스 인증을 받았으므로 제조업체들이 BCD210을 이용하여 제품을 설계하면 추가 인증 비용 및 시간을 절약할수 있습니다.

Key Features

· 블루투스 클래스 2

· 블루투스 v2.0+EDR 사양 완벽 호환 및 인증

· 저전력소비: 30mA @3.3VDC

· 동작 거리: 50m~300m

· 안테나 지원: 칩안테나, 스터브/다이폴 안테나

· 최대 4개까지의 동시 다중접속을 지원하는 실사용환경에서 검증된 SPP (Serial Port Profile) 펌웨어

· Windows 기반의 소프트웨어 지원: 파라미터 설정 및 펌웨어 업데이트

· 출력: +4dBm

· 수신 감도: -84dBm (0.1% BER)

· 동작 온도 범위: -40˚C ~ +85˚C

· 내장형 8Mbit 플래쉬 메모리

· USB, Dual UART, I2C, PCM, PIO 인터페이스

· 802.11 공존

· RoHS 인증

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\Detail.png$

Parani-BCD210DC 사이즈, 특징, 형태
Detail 제품 상세보기

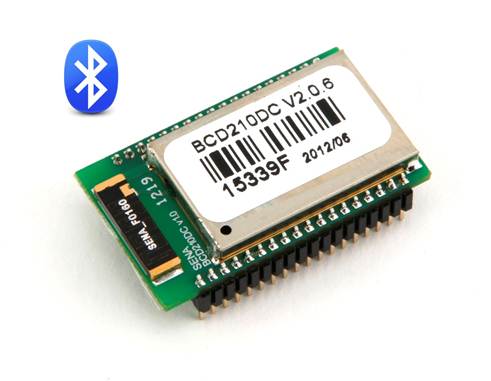

칩센의 Parani-BCD210DC는 산업용 및 개발용으로 가장 빠르게 적용할 수 있도록 칩 안테나 타입, 차폐쉴드 캔, 편리한 Dip 소켓타입의 제품입니다. 제품 상단에는 블루투스 BD어드레스 표기 및 생산년월 까지 표기하여 생산관리에 더욱 신경을 쓰고 있습니다.	$설명: D:\4.소스\제품사진모음\BCD210DC\5.jpg$
$설명: D:\4.소스\제품사진모음\BCD210DC\2.jpg$	$설명: D:\4.소스\제품사진모음\BCD210DC\bcd210dc_2.jpg$
$설명: D:\4.소스\제품사진모음\BCD210DC\7.jpg$	$설명: D:\4.소스\제품사진모음\BCD210DC\6.jpg$
$설명: D:\4.소스\제품사진모음\BCD210DC\1.jpg$	$설명: D:\4.소스\제품사진모음\BCD210DC\8.jpg$

$설명: D:\4.소스\제품사진모음\BCD210SC\6.jpg$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\UART.png$

MCU [마이컴]과 직접 연결하는
UART 인터페이스

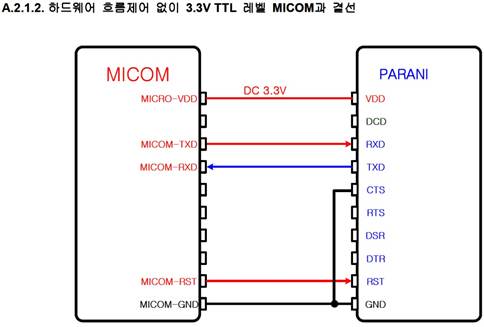

Parani-BCD210DC는 MCU, APU등과 함께 UART인터페이스로 바로 연결하여 사용할 수 있는 제품입니다. 3.3볼트 TTL레벨의 제품으로 대부분의 프로세서와 별도의 처리 없이 연결하여 사용할 수 있습니다. 5볼트 UART로 출력되는 MCU의 경우 레귤레이터로 전압 레벨만 맞추면 바로 통신할 수 있습니다. 모듈을 직접 RS232등 Serial 통신을 시키려면 Max3232 또는 SP3232같은 컨버터 칩셋을 사용하시면 쉽게 구현할 수 있습니다.

$설명: C:\Users\Jerome\Desktop\MCU.png$

$설명: C:\Users\Jerome\Desktop\플러스.png$

$설명: D:\4.소스\제품사진모음\BCD210DC\4.jpg$

$설명: D:\4.소스\제품사진모음\BCD210SC\결선.jpg$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\Online-phlebotomy-certification.jpg$

Parani-BCD210DC 전파 인증안내
Certification 국가별 인증

Parani-BCD210은 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다.

$설명: C:\Users\Jerome\Desktop\FLAG\1341828090_kr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828140_lr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828109_jp.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828129_eu.png$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\GEM_Frame.jpg$

Parani-BCD100DS 연계 상품안내
Solution 준비된 솔루션

Parani-BCD100와 연계하여 다양한 환경에 적용할 수 있는 블루투스 시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다.

여러분은 시스템을 구성만 하시면 됩니다.

ex) MSP1000, SD1000, SD1100, UD100, SD1000U, ESD110, BCD110, BCD210, BCD100_DBS, 등등

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\firmware-update-icon.png$

Parani-BCD210DC 지속되는 기능개선
Firmware 펌웨어 업데이트

$설명: C:\Users\Jerome\Desktop\updater.png$

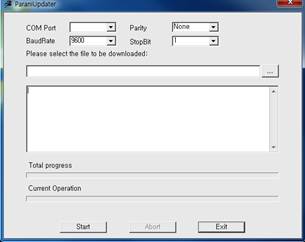

칩센의 Parani-BCD210DC는 기능개선 및 고객의 요청에 적극 대응하기 위하여 펌웨어 업데이트용 프로그램을 제공하고 있습니다. 별도의 펌웨어용 핀을 구성하지 않아도 UART포트를 통해 업데이트가 가능하도록 설계되어 있어서 고객은 펌웨어만을 위하여 별도의 개발계획을 세울 필요가 없습니다.

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\smart.png$

Parani-BCD210DC 안드로이드와 통신
Smart 스마트 OS지원

$설명: C:\Users\Jerome\Desktop\android.png$

Parani-BCD210DC는 안드로이드 OS를 기본 지원합니다. 스마트폰의 내장된 블루투스와 시리얼포트 오픈하여 통신을 할 수 있습니다. 또한, 스마트폰에서 바로 테스트가 가능하도록 안드로이드 마켓에서 테스트용 프로그램 ‘BTerm’을 제공하고 있습니다.

물론, 아이폰과 통신이 안된다는 것은 아닙니다. 애플사의 MFI 정책을 따라 인증칩과 펌웨어 작업을 거쳐서 완제품을 애플사의 인증을 받으면 됩니다

$설명: C:\Users\Jerome\Desktop\iphone.png$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\staples-easy-button.png$

Parani-BCD210DC 사용방법 안내
ATcommand 쉬운 적용

간단한 사용방법

Parani-BCD210DC는 쉽게 사용할 수 있습니다. 모듈 세팅용 프로그램을 기본 제공하며, 모듈기능중 심플한 기능버튼 핀으로 누구나 쉽게 통신속도 설정과 통신 세팅이 가능합니다. 1:1세팅을 위해서는 통신속도 설정 후 Pairing button핀을 이용해서 한쪽에는 3초간 두번 한쪽에는 3초간 한번만 눌러주시면 connector LED가 깜박거립니다. 이제 연결 후 사용만 하시면 됩니다. AT커맨드를 이용하여 손쉽게 MCU등에서 제어 가능하도록 프로그래밍 할 수 있습니다. 상세한 매뉴얼과 데이터시트로 부족함 없는 고객지원이 가능합니다.

$설명: C:\Users\Jerome\Desktop\program.png$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

기술 사양

	Parani-BCD210
Bluetooth Specifications	Bluetooth v2.0 + EDR
	Class2
	Profile: SPP(Serial Port Profile)
	Working distance: By default antenna is 50m (0.031 mile) supports up to 300m (0.186 mile) at line-of sight
Transmit Power	+4dBm Typical
Receive Sensitivity	-84dBm (0.1% BER)
TX Output Spectrum-Frequency range	2402 MHz - 2480 MHz
Interfaces	UART, USB, I2C, PCM, PIO
Serial Interface	· Serial UART speed up to 921.6kbps · CTS/RTS flow control, DTR/DSR for loop-back & full transfer

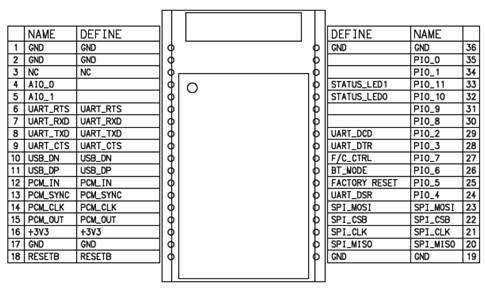

PIN Interface	· BCD210Sx: 1.27mm SMD Pad 18x2 (36pin) · BCD210Dx: 1.27mm Pin Header 18x2 (36pin)
USB Interface	V2.0
Configuration	ParaniWIN, ParaniWizard, Modem AT command set
Firmware Update	ParaniUpdater
Power Consumption	· Nominal: 30mA @3.3VDC · Maximum: 60mA @3.3VDC (100mA @3.3VDC in Test Mode)
Environmental	· Operating temperature: -40°C ~ 85°C · Storage temperature: -40°C ~ 85°C · Humidity: 90% (Non-condensing)
Physical properties	Parani-BCD210 Dimension · DIP type 16.8 (W) x 28 (L) x 8.0 (H) mm (0.661in x 1.102in x 0.315 in) · SMD type 14.8 (W) x 28 (L) x 3.0 (H) mm (0.583in x 1.102in x 0.118 in)
Physical properties	Weight: · Parani-BCD210SC: 2g · Parani-BCD210SU: 2g · Parani-BCD210DC: 3g · Parani-BCD210DU: 3g · Parani-BCD210DS: 5g
Approvals	FCC, CE, IC, KC, TELEC, SIG
Warranty	1-year limited warranty

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

구매 구성품 정보

Part Number	Description
BCD210SC-00	BCD210 내장형 블루투스 모듈 SMD 타입, 클래스 1, 칩안테나
BCD210SU-00	BCD210 내장형 블루투스 모듈 SMD 타입, 클래스 1, U.FL 커넥터
BCD210DC-00	BCD210 내장형 블루투스 모듈 DIP 타입, 클래스 1, 칩안테나
BCD210DS-00	BCD210 내장형 블루투스 모듈 DIP 타입, 클래스 1, RP-SMA 커넥터
BCD210DU-00	BCD210 내장형 블루투스 모듈 DIP 타입, 클래스 1, U.FL 커넥터
BCD210SK-02	BCD210 스타터키트
	내용물: · BCD210DC 1 · BCD210DS 1 · BCD210DU 1 · Development board 1 · DC Power adapter 1 · RS232 serial cable 1 · Stub antenna 1 · 3dBi Dipole antenna 1 · U.FL cable 1
BCD210SC-02	BCD210 내장형 블루투스 모듈 SMD 타입, 클래스 1, 칩안테나 (HCI)
BCD210SU-02	BCD210 내장형 블루투스 모듈 SMD 타입, 클래스 1, U.FL 커넥터 (HCI)
BCD210DC-02	BCD210 내장형 블루투스 모듈 DIP 타입, 클래스 1, 칩안테나 (HCI)
BCD210DS-02	BCD210 내장형 블루투스 모듈 DIP 타입, 클래스 1, RP-SMA 커넥터 (HCI)
BCD210DU-02	BCD210 내장형 블루투스 모듈 DIP 타입, 클래스 1, U.FL 커넥터 (HCI)
BCD210SK-03	BCD210 스타터키트 (HCI)
	내용물: · BCD210DC 1 · BCD210DS 1 · BCD210DU 1 · Development board 1 · DC Power adapter 1 · RS232 serial cable 1 · Stub antenna 1 · 3dBi Dipole antenna 1 · U.FL cable 1

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png
