Bluetooth 무선 USB 시리얼 아답터

Parani-SD1000UPC Serial 데이터를 무선 블루투스로 전송할 수 있는 USB타입 시리얼 아답터 입니다.

일반 블루투스 동글과 차이점은 시리얼 세팅 정보를 자체 저장 사용가능 하다는 부분입니다.

산업용 SPEC과 주요국의 인증을 받아 제품을 어디에 사용하셔도 됩니다.
아주 간단한 사용방법과 자세한 매뉴얼 및 칩센 홈페이지에 준비된 사용가이드 및 Tip 그리고
상담 게시판으로 사용자는 바로 현장에 적용 할 수 있습니다.

설명: E:\제품사진모음\sd1000u\sd1000u.jpg

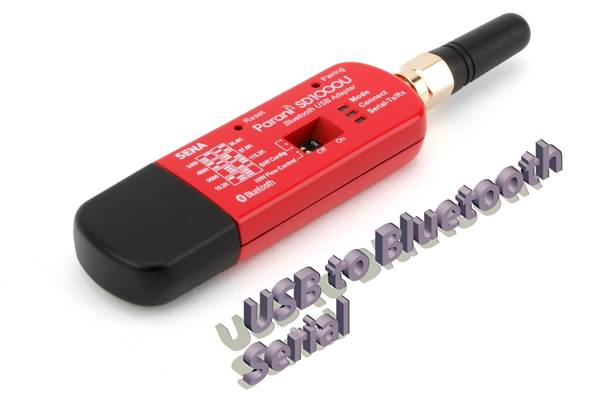

Parani-SD1000U





Overview

Parani-SD1000U는 기본 통신거리 300m를 지원하는 class 1 타입 블루투스 USB 어댑터 입니다. 교체 가능한 옵션 안테나를 이용하면, 최대 1000미터까지 통신거리를 연장시킬 수 있습니다.
일반적인 블루투스 USB 어댑터 보다 긴 통신거리를 제공하는 Parani-SD1000U는 산업용 또는 특수 목적용으로 적합합니다.



Key Features

·         블루투스 스펙 v2.0 + EDR Class 1

·         통신거리 걸어서 (오픈필드): 평균 100m ~ 300 meters, 패치안테나와 함께사용시 최대 1000m

·         USB 2.0 interface

·         Supports Windows, Linux, Mac OS and Windows CE.NET operating systems.

·         블르투스 드라이브가 필요없음. USB드라이브는 자동설치 (No Toshiba or BlueSoleil driver required.)

·         PC RS232 RS422/485 시리얼케이블 대체용

·         Supports Bluetooth Serial Port Profile (SPP)

·         Supports up to 4 multiple simultaneous connections

·         Interoperability with laptops, PDA terminals etc.

·         쉬운 윈도우 세팅 프로그램 및 Dip 스위치 제공.

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\Detail.png

Parani-SD1000U 사이즈, 특징, 형태
Detail 제품 상세보기




칩센의 Parani-SD1000U는 산업용 및 개발용으로 가장 빠르게 적용할 수 있도록 표준 SMA 안테나 커넥터, Dip 설정 스위치, 동작LED를 가지고 있습니다. 일반 USB동글과 다르게 산업용 시리얼 전용제품 입니다. 제품 상단에는 블루투스 BD어드레스 표기 및 생산년월 까지 표기하여 생산관리에 더욱 신경을 쓰고 있습니다.

설명: E:\제품사진모음\sd1000u\1.jpg

설명: E:\제품사진모음\sd1000u\2.jpg

설명: E:\제품사진모음\sd1000u\3.jpg

설명: E:\제품사진모음\sd1000u\5.jpg

설명: E:\제품사진모음\sd1000u\6.jpg

설명: E:\제품사진모음\_MG_0037.JPG

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\9_pin.png

시리얼통신 블루투스 전송
무선 시리얼 USB



Parani-SD1000U는 시리얼 통신을 블루투스를 통해 무선으로 데이터 송수신 할 수 있는 제품입니다. 간단한 세팅을 통해 선을 대체한 무선환경을 만들 수 있습니다. 세팅용 PC프로그램 또한 제공하고 있습니다. 물론 블루투스 통신을 하니, 안드로이드와 같은 스마트폰과 통신도 가능합니다.



설명: C:\Users\Jerome\Desktop\sd200_dip.jpg



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\Online-phlebotomy-certification.jpg

Parani-SD1000U 전파 인증안내
Certification 국가별 인증



Parani-SD1000U는 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다.

설명: C:\Users\Jerome\Desktop\FLAG\1341828090_kr.png설명: C:\Users\Jerome\Desktop\FLAG\1341828140_lr.png설명: C:\Users\Jerome\Desktop\FLAG\1341828109_jp.png설명: C:\Users\Jerome\Desktop\FLAG\1341828129_eu.png







설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\GEM_Frame.jpg

Parani-BCD100DS 연계 상품안내
Solution 준비된 솔루션





Parani-BCD100와 연계하여 다양한 환경에 적용할 수 있는 블루투스 시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다.

여러분은 시스템을 구성만 하시면 됩니다.

ex) MSP1000, SD1000, SD1100, UD100, SD1000U, ESD110, BCD110, BCD210, BCD100_DBS, 등등



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image030.png





설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\firmware-update-icon.png

Parani-SD1000U 지속되는 기능개선
Firmware 펌웨어 업데이트



설명: C:\Users\Jerome\Desktop\updater.png

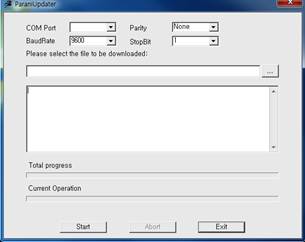

칩센의 Parani-SD1000U는 기능개선 및 고객의 요청에 적극 대응하기 위하여 펌웨어 업데이트용 프로그램을 제공하고 있습니다. 시리얼 포트를 통해 업데이트가 가능하도록 설계되어 있어서 편리합니다.



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\smart.png

Parani-SD1000U 안드로이드와 통신
Smart 솔루션



설명: C:\Users\Jerome\Desktop\android.png

Parani-SD1000U는 안드로이드 OS를 기본 지원합니다. 스마트폰의 내장된 블루투스와 시리얼포트 오픈하여 통신을 할 수 있습니다. 또한, 스마트폰에서 바로 테스트가 가능하도록 안드로이드 마켓에서 테스트용 프로그램 ‘BTerm’을 제공하고 있습니다.



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\staples-easy-button.png

Parani-SD1000U 사용방법 안내
ATcommand 쉬운 적용



간단한 사용방법

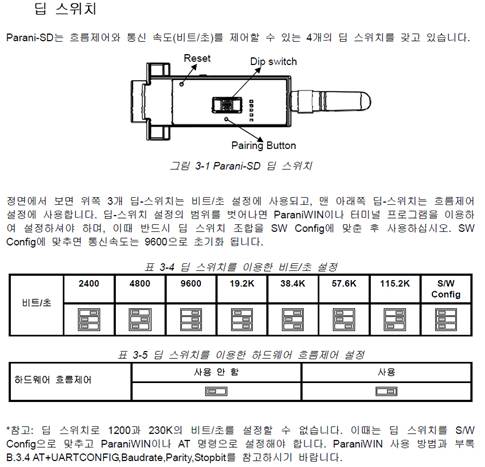

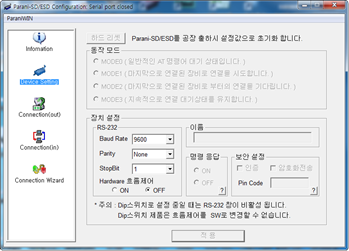

Parani-SD1000U는 쉽게 사용할 수 있습니다. 디바이스 세팅용 프로그램을 기본 제공하며, 디바이스의 심플한 기능버튼 핀으로 누구나 쉽게 통신속도 설정과 통신 세팅이 가능합니다. 1:1세팅을 위해서는 통신속도 설정 후 Pairing button핀을 이용해서 한쪽에는 3초간 두번 한쪽에는 3초간 한번만 눌러주시면 connector LED가 깜박거립니다. 이제 연결 후 사용만 하시면 됩니다. AT커맨드를 이용하여 손쉽게 MCU등에서 제어 가능하도록 프로그래밍 할 수 있습니다. 상세한 매뉴얼과 데이터시트로 부족함 없는 고객지원이 가능합니다.

설명: C:\Users\Jerome\Desktop\program.png



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\imagesCA4VEZI7.jpg

Parani-SD1000U 악세서리 안내
세트구성 /옵션 악세서리

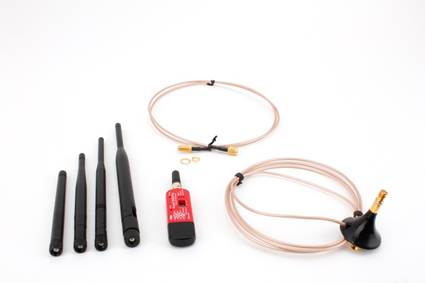

Parani-SD1000U는 다양한 악세서리를 미리 준비하여 현장 환경에 맞도록 선택 구매할 수 있습니다. 사용자는 RF케이블, 안테나 같은 악세서리 구매등을 형태와 용도에 맞도록 손쉽게 구성 가능합니다.

l  Parani-SD1000U연계 옵션 악세서리
(
페이지 하단 상세설명)

설명: E:\제품사진모음\_MG_0039.JPG





설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

기술 사양

Parani-SD1000U

Standards

- Bluetooth 2.0+EDR Class 1
- USB 2.0

Max Transfer Rate

3 Mbps (EDR)

Frequency Range

2.402 ~ 2.480GHz

Transmit Output Power

+18dBm

Receive Sensitivity

- Basic 1Mbps: -90dBm
- EDR 2Mbps: -88dBm
- EDR 3Mbps: -87dBm

Diagnostic LED

- Mode
- Connect
- Serial-Rx/Tx

Antenna Connector

RP-SMA

Antenna Gain

- Default Stub Antenna: 1 dBi
- Optional Dipole Antennas: 3 dBi & 5 dBi
- Optional Patch Antenna: 9 dBi

Working Distance
(In Open Field)

Stub Antenna
Dipole Antenna (3 dBi)
Dipole Antenna (5 dBi)
Patch Antenna

-
-
-
-

Stub Antenna
Dipole Antenna (3 dBi)
Dipole Antenna (5 dBi)
Patch Antenna

300 meters
400 meters
600 meters
1,000 meters

Driver Software

FTDI(FT232R) USB-Serial driver in public domain
(
http://www.ftdichip.com/Drivers/VCP.htm)
No Toshiba or BlueSoleil driver required.

Supported Bluetooth Profiles

Serial Port Profile (SPP)

Computer OS Support

- Windows 7
- Windows 7 x64
- Windows Server 2008
- Windows Server 2008 x64
- Windows Vista
- Windows Vista x64
- Windows Server 2003
- Windows Server 2003 x64
- Windows XP
- Windows XP x64
- Windows 2000
- Windows ME
- Windows 98
- Linux
- Mac OS X
- Mac OS 9
- Mac OS 8
- Windows CE.NET (Version 4.2 and greater)

Environmental

Operating Temperature: -20˚C ~ +70˚C

Storage Temperature: -40˚C ~ +85˚C

Humidity: 95% Non-condensing

Physical properties

Dimension(LxWxH):

·         68 mm x 22 mm x 11.5mm (2.6 in x 0.8 in x 0.4 in) without cap

·         71 mm x 22 mm x 11.5mm (2.7 in x 0.8 in x 0.4 in) with cap

·         97 mm x 22 mm x 11.5mm (3.8 in x 0.8 in x 0.4 in) with cap&1dBi stub

Weight: 56 g

Regulatory
Approvals

FCC, CE, TELEC, KCC, IC, Bluetooth SIG

Warranty

1 year limited warranty



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

구매 구성품 정보

제품 코드

제품 설명

SD1000U-G02

Parani-SD1000U 시리얼 포트 대체 블루투스 USB 어댑터, 블루투스 2.0+EDR Class 1, 300m 동작거리, 교환가능 안테나

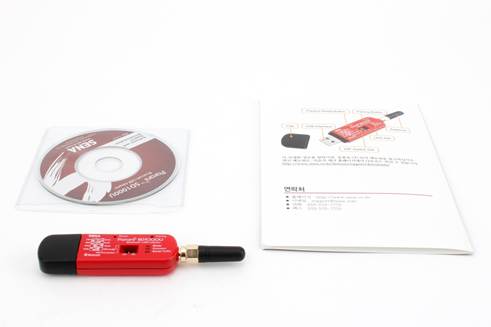

SD1000U-G02 내용물:

·         Parani-SD1000U

·         Stub antenna

·         Quick Start Guide

·         CD-ROM including Driver, User guide and Data sheet



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

액세서리(선택 사항)

제품 코드

제품 설명

SAT-G01R

1 dBi 스터브 안테나-RP-SMA Plug 오른나사
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image033.gif

DAT-G01R

3 dBi 다이폴 안테나- RP-SMA Plug 오른나사
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image038.gif

DAT5-G01R

5 dBi 다이폴 안테나- RP-SMA Plug 오른나사
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image038.gif

DANT-02RPR-BX

2 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image040.jpg

DANT-03RPR-BX

3 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image042.jpg

DANT-05RPR-BX

5 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image044.jpg

PAT-G01R

RP-SMA Plug 오른나사 타입 기본 케이블을 가진, 9dBi 패치 안테나 (기본 케이블 제외시, 연결부는 SMA Jack 오른나사 타입)
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image045.gif

FP-10SPR-WP

옥외형(방수) 지향성 10dBi 패치 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 벽부형 브라켓 포함)

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image047.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image049.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image051.jpg

HA-1002SU

FP-10SPR-WP용 설치 브라켓 [Mounting kits]

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image053.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image055.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image057.jpg

OM-08SPR-WP

옥외형(방수) 무지향성 8dBi 옴니 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 브라켓 포함)

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image059.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image061.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image063.jpg

RFC-N10R

1m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR )

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image065.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image067.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image069.jpg

RFC-N05R

5m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR )

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image071.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image067.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image069.jpg

SEC-G01R

15cm 연장 케이블(SAT-G01R / DAT-G01R / DAT5-G01R )
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image072.gif

RFC-G01R

1m 연장 케이블 (PAT-G01R )
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image073.gif

RFC-G01R_M

자석 부착형 1m 연장 케이블 (DAT-G01R )

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image075.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image077.jpg
