저전력 Bluetooth 무선 RS232시리얼 아답터

Parani-SD200

Parani-SD200은 RS232 데이터를 무선으로 전송할 수 있는 시리얼 아답터 입니다.

산업용 SPEC과 주요국의 인증을 받아 제품을 어디에 사용하셔도 됩니다.
아주 간단한 사용방법과 자세한 매뉴얼 및 칩센 홈페이지에 준비된 사용가이드 및 Tip 그리고
상담 게시판으로 사용자는 바로 현장에 적용 할 수 있습니다. 저전력 Class2타입으로

AA베터리팩을 통해 휴대형 제품화 시킬 수 있습니다.

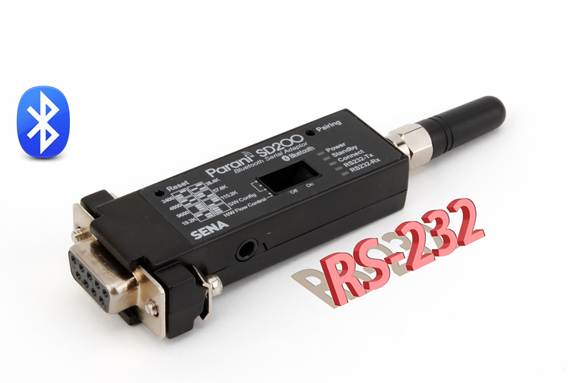

$설명: D:\4.소스\제품사진모음\sd200.jpg$

Parani-SD200

Overview

SD200은 기본 30미터, 최대 300미터의 통신 거리를 지원합니다. SD200은 옵션 사양으로 AA건전지용 배터리 팩을 지원합니다. 배터리 팩을 사용하면 별도의 전원 공급 장치 없이 휴대하면서 SD200으로 블루투스 무선 통신을 할 수 있습니다. RS232통신을 블루투스 시리얼 통신으로 변환 가능합니다. 안드로이드 모바일폰과 통신도 가능합니다.

Key Features

· RS232 시리얼 케이블 대체

· 블루투스 스택 버전 1.2 지원 - 개선된 AFH(adaptive Frequency Hoping), Fast connection

· Bluetooth Serial Port Profile 지원.

· PDA, 노트북 등과 상호 운영 가능

· 통신 거리(개방 공간 기준): Class 2, 통상 30 미터, 최대 300 미터 (패치 안테나 이용)

· 설정용 딥-스위치 지원

· 별도의 소프트웨어 없이 페어링을 만드는 페어링 버튼 지원

· 배터리 팩 지원 (AA 배터리 2개 사용)

· 간편한 윈도우 기반 설정용 소프트웨어 지원

· 간편한 윈도우 기반 펌웨어 업그레이드용 소프트웨어 지원(ParanaiUpdater)

· 별도의 드라이버 및 소프트웨어가 필요 없음

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\Detail.png$

Parani-SD200 사이즈, 특징, 형태
Detail 제품 상세보기

칩센의 Parani-SD200는 산업용 및 개발용으로 가장 빠르게 적용할 수 있도록 왼나사 타입 SMA 안테나 커넥터, 표준 DB9 PIN D-SUB 커넥터를 제공하고, RS232를 결선하기 위한 악세서리 크로스젠더 FM9GD를 같이 제공합니다. 제품 상단에는 블루투스 BD어드레스 표기 및 생산년월 까지 표기하여 생산관리에 더욱 신경을 쓰고 있습니다.	$설명: D:\4.소스\제품사진모음\sd200 detail\1.jpg$
$설명: D:\4.소스\제품사진모음\sd200 detail\2.jpg$	$설명: D:\4.소스\제품사진모음\sd200 detail\3.jpg$
$설명: D:\4.소스\제품사진모음\sd200 detail\4.jpg$	$설명: D:\4.소스\제품사진모음\sd200 detail\5.jpg$

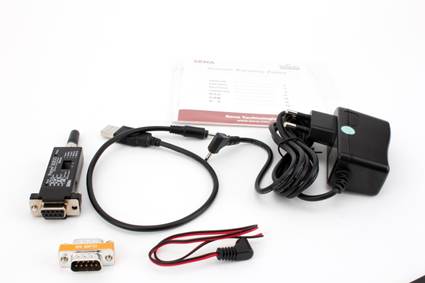

$설명: D:\4.소스\제품사진모음\_MG_0026.JPG$

Parani-SD200 기본세트

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\9_pin.png$

RS-232 블루투스로 전송
무선 시리얼 RS232

Parani-SD200은 통신을 블루투스를 통해 무선으로 데이터 송수신 할 수 있는 제품입니다. Parani-SD1100 (RS485/422)제품과 혼용하여 무선구간에서 자동으로 신호변환도 시킬 수 있고 Parani-MSP1000과 혼용하여 서버로 데이터를 올릴 수 도 있습니다. 간단한 세팅을 통해 선을 대체한 무선환경을 만들 수 있습니다. 세팅용 PC프로그램 또한 제공하고 있습니다. 물론 블루투스 통신을 하니, 안드로이드와 같은 스마트폰과 통신도 가능합니다.

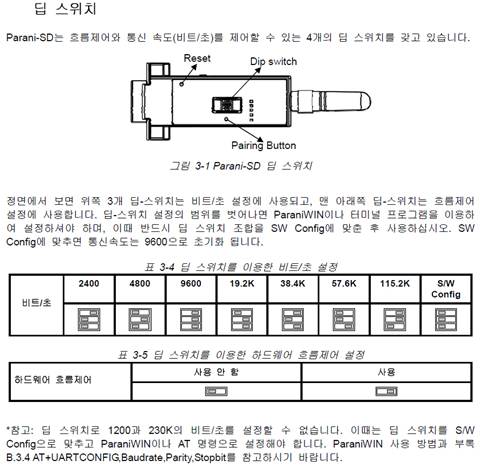

$설명: C:\Users\Jerome\Desktop\sd200_dip.jpg$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\Online-phlebotomy-certification.jpg$

Parani-SD200 전파 인증안내
Certification 국가별 인증

Parani-SD200 시리즈는 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다.

$설명: C:\Users\Jerome\Desktop\FLAG\1341828090_kr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828140_lr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828109_jp.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828129_eu.png$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\GEM_Frame.jpg$

Parani-BCD100DS 연계 상품안내
Solution 준비된 솔루션

Parani-BCD100와 연계하여 다양한 환경에 적용할 수 있는 블루투스 시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다.

여러분은 시스템을 구성만 하시면 됩니다.

ex) MSP1000, SD1000, SD1100, UD100, SD1000U, ESD110, BCD110, BCD210, BCD100_DBS, 등등

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\firmware-update-icon.png$

Parani-SD200 지속되는 기능개선
Firmware 펌웨어 업데이트

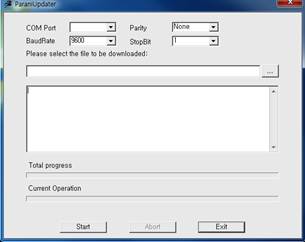

$설명: C:\Users\Jerome\Desktop\updater.png$

칩센의 Parani-SD200은 기능개선 및 고객의 요청에 적극 대응하기 위하여 펌웨어 업데이트용 프로그램을 제공하고 있습니다. 시리얼 포트를 통해 업데이트가 가능하도록 설계되어 있어서 고객은 손쉽게 업데이트 가능합니다.

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\smart.png$

Parani-SD200 안드로이드와 통신
Smart 스마트 OS지원

$설명: C:\Users\Jerome\Desktop\android.png$

Parani-SD200는 안드로이드 OS를 기본 지원합니다. 스마트폰의 내장된 블루투스와 시리얼포트 오픈하여 통신을 할 수 있습니다. 또한, 스마트폰에서 바로 테스트가 가능하도록 안드로이드 마켓에서 테스트용 프로그램 ‘BTerm’을 제공하고 있습니다.

물론, 아이폰과 통신이 안된다는 것은 아닙니다. 애플사의 MFI 정책을 따라 인증칩과 펌웨어 작업을 거쳐서 완제품을 애플사의 인증을 받으면 됩니다

$설명: C:\Users\Jerome\Desktop\iphone.png$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\staples-easy-button.png$

Parani-SD200 사용방법 안내
ATcommand 쉬운 적용

간단한 사용방법

Parani-SD200은 쉽게 사용할 수 있습니다. 모듈 세팅용 프로그램을 기본 제공하며, 모듈기능중 심플한 기능버튼 핀으로 누구나 쉽게 통신속도 설정과 통신 세팅이 가능합니다. 1:1세팅을 위해서는 통신속도 설정 후 Pairing button핀을 이용해서 한쪽에는 3초간 두번 한쪽에는 3초간 한번만 눌러주시면 connector LED가 깜박거립니다. 이제 연결 후 사용만 하시면 됩니다. AT커맨드를 이용하여 손쉽게 MCU등에서 제어 가능하도록 프로그래밍 할 수 있습니다. 상세한 매뉴얼과 데이터시트로 부족함 없는 고객지원이 가능합니다.

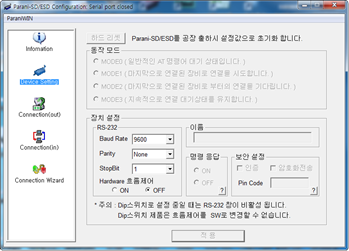

l 세팅용 프로그램 : ParaniWIN

$설명: C:\Users\Jerome\Desktop\program.png$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\imagesCA4VEZI7.jpg$

Parani-SD200 악세서리 안내
세트구성 /옵션 악세서리

Parani-SD200은 다양한 악세서리를 미리 준비하여 현장 환경에 맞도록 선택 구매할 수 있습니다. 사용자는 베터리 팩, RF케이블, 안테나 같은 악세서리 구매등을 형태와 용도에 맞도록 손쉽게 구성 가능합니다.

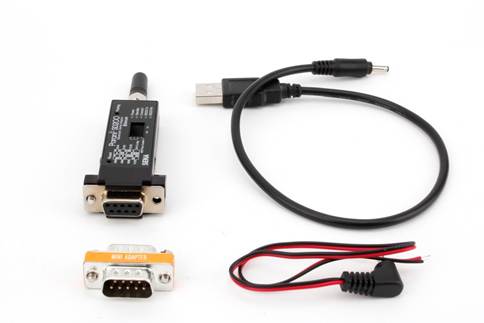

l Parani-SD200-02세트

$설명: D:\4.소스\제품사진모음\_MG_0027.JPG$

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

기술 사양

	Parani-SD200
시리얼 인터페이스	RS232, Female DB9, 1200 bps ~ 230 Kbps
	CTS/RTS flow control: Default
	DTR/DSR for loop-back & full transfer
블루투스 인터페이스	Bluetooth v1.2 Class 2 Level - Max. 4dBm Protocols - RFCOMM, L2CAP, SDP Profiles - General Access Profile, Serial Port Profile Working distance · Default Antenna - Default Antenna 30 meters · Default Antenna - Dipole Antenna 50 meters · Dipole Antenna - Dipole Antenna 80 meters · Patch Antenna - Dipole Antenna 150 meters · Patch Antenna - Patch Antenna 300 meters
최대 출력	+4dBm
수신 감도	-80dbm
안테나 이득	Stub : +2dBi, Dipole : +3dBi, Patch : +9dBi
설정	ParaniWin, ParaniUpdater
설정	Modem AT command set
LED	· Power · Standby · Connect · RS232-Tx · RS232-Rx
파워	- 5~12VDC - Nominal current consumption : · SD100 : 100mA @ 5.0Vdc approximately · SD200 : 70mA @ 5.0Vdc approximately
파워	Common Power supply options · Power via a standard AC-plug DC-adapter · Power via USB power cable · Power via DC power cable · Power via pin 9 of DB9 connector · Battery Pack for SD200 only
배터리 사용시간	- When using battery pack for SD200 : · Typical 1.5V -AA alkaline batteries (2500mAh) - Avg. 11hr@9600bps Note : Depending on the batteries and its usage environment greatly determines how long the Parani product will last for their application, i.e.battrery storage, battery capacity, battery brand and so on.
동작 환경	Operating temperature: -10'C to 55'C
	Storage temperature: -20'C to 70'C
	Humidity: 90% Non-condensing
외형 요소	Dimension (LxWxH) · 75.3 x 30.8 x 16.2 (mm)
외형 요소	Weight: 20g
MTBF	394.4 Years
인증	FCC Part 15 Subpart C Section 15.247 FCC Part 15 Subpart B ETSI EN 300 328 ETSI EN 301 489-1 ETSI EN 301 489-17 EN61000-3-2, EN61000-3-3 EN60950-1 MIC TELEC
보증 기간	3-year Limited Warranty

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

구매 구성품 정보

제품	제품 설명
SD200	Parani-SD200 블루투스-시리얼 어댑터-Class2-DIP
	싱글팩 - 제품 코드: SD200-00 내용물: · 블루투스 시리얼 어댑터: SD200 (SD200-00 구매 시) · DPA: Parani-DPA DC 전원 케이블 · UPA: Parani-UPA USB 전원 케이블 · SAT: Parani -SAT 스터브 안테나-SMA Male-왼나사 · FM9GD: DB9 Female- Male 젠더 체인저
	싱글팩 - 제품 코드: SD200-02 내용물: · 블루투스 시리얼 어댑터: SD200 (SD200-02 구매 시) · DPA: Parani-DPA DC 전원 케이블 · UPA: Parani -UPA USB 전원 케이블 · SAT: Parani -SAT 스터브 안테나-SMA Male-왼나사 · EPA: Parani-EPA 외장형 전원 어댑터-220V · FM9GD: DB9 Female- Male 젠더 체인저
	10개 벌크팩 - 제품 코드: SD200-B10 내용물: · 블루투스 시리얼 어댑터( x 10EA): SD200 (SD200-B10 구매 시) · DPA( x 10EA): Parani-DPA DC 전원 케이블 · SAT( x 10EA): Parani -SAT 스터브 안테나-SMA Male-왼나사

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

액세서리(추가 선택 사항)
