고출력 Bluetooth USB 동글

Parani-UD100

설명: D:\4.소스\제품사진모음\UD100\UD100.jpg

Parani-UD100

Parani-UD100 PC에 설치하여 범용 블루투스 사용 할 수 있는 USB타입 Bluetooth 동글 입니다.

블루투스 오디오, 키보드, 마우스등 모든제품에 연결 및 사용 가능합니다.

제공되는 블루투스 드라이버(스택)는 도시바(Toshiba)의 프로그램이 제공됩니다.

해당 프로그램은 시리얼포트를 관리하는데 장점이 있습니다.

아주 간단한 사용방법과 자세한 매뉴얼 및 칩센 홈페이지에 준비된 사용가이드 및 Tip 그리고
상담 게시판으로 사용자는 바로 현장에 적용 할 수 있습니다.







Overview

Parani-UD100은 기본 통신거리 300m를 지원하는 class 1 타입 블루투스 USB 어댑터 입니다. 교체 가능한 옵션 안테나를 이용하면, 최대 1000미터까지 통신거리를 연장시킬 수 있습니다. 일반적인 블루투스 USB 어댑터 보다 긴 통신거리를 제공하는 Parani-UD100은 산업용 또는 특수 목적용으로 적합합니다. 또한 Parani-UD100은 세나의 블루투스 제품과 완벽하게 호환됩니다.



Key Features

·         블루투스 2.0+EDR Class 1 지원

·         기본 통신 거리 300m, 옵션 안테나 이용 시 최대 1000m

·         USB 2.0 인터페이스

·         블루투스 드라이버 CD 제공(도시바 드라이버)

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\Detail.png

Parani-UD100 사이즈, 특징, 형태
Detail 제품 상세보기




칩센의 Parani-UD100는 표준 SMA 안테나 커넥터, 동작LED를 가지고 있습니다. 일반 USB동글과 다르게 안테나와 고출력을 가진 제품 입니다. 제품 상단에는 블루투스 BD어드레스 표기 및 생산년월 까지 표기하여 생산관리에 더욱 신경을 쓰고 있습니다.

설명: D:\4.소스\제품사진모음\UD100\1.jpg

설명: D:\4.소스\제품사진모음\UD100\2.jpg

설명: D:\4.소스\제품사진모음\UD100\5.jpg

설명: E:\제품사진모음\sd1000u\5.jpg

설명: D:\4.소스\제품사진모음\UD100\7.jpg

설명: D:\4.소스\제품사진모음\UD100\4.jpg

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\bluetooth.jpg

고출력, 고감도 범용 블루투스
Bluetooth USB 동글



Parani-UD100은 블루투스를 통해 무선으로 시리얼 데이터 송수신을 하거나 오디오, 키보드, 마우스등 모든 블루투스 제품을 연결 할 수 있는 제품입니다. 간단한 세팅을 통해 선을 대체한 무선환경을 만들 수 있습니다. PC의 블루투스 프로그램도 제공합니다. 물론, 안드로이드와 같은 스마트폰과 통신도 가능합니다.

설명: C:\Users\Jerome\Desktop\bb\1562.jpg설명: C:\Users\Jerome\Desktop\bb\bluetooth.jpg설명: C:\Users\Jerome\Desktop\bb\jbl_r610_bluetooth_black_rhs.jpg설명: C:\Users\Jerome\Desktop\bb\imagesCA32VF66.jpg





설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\Online-phlebotomy-certification.jpg

Parani-UD100 전파 인증안내
Certification 국가별 인증



Parani-UD100는 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다.

설명: C:\Users\Jerome\Desktop\FLAG\1341828090_kr.png설명: C:\Users\Jerome\Desktop\FLAG\1341828140_lr.png설명: C:\Users\Jerome\Desktop\FLAG\1341828109_jp.png설명: C:\Users\Jerome\Desktop\FLAG\1341828129_eu.png







설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: C:\Users\Jerome\Desktop\GEM_Frame.jpg

Parani-BCD100DS 연계 상품안내
Solution 준비된 솔루션





Parani-BCD100와 연계하여 다양한 환경에 적용할 수 있는 블루투스 시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다.

여러분은 시스템을 구성만 하시면 됩니다.

ex) MSP1000, SD1000, SD1100, UD100, SD1000U, ESD110, BCD110, BCD210, BCD100_DBS, 등등



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image030.png







설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\smart.png

Parani-UD100 안드로이드와 통신
Smart 솔루션



설명: C:\Users\Jerome\Desktop\android.png

Parani-UD100은 안드로이드 OS를 기본 지원합니다. 스마트폰의 내장된 블루투스와 시리얼포트 오픈하여 통신을 할 수 있습니다. 또한, 스마트폰에서 바로 테스트가 가능하도록 안드로이드 마켓에서 테스트용 프로그램 ‘BTerm’을 제공하고 있습니다. 물론 음악을 감상하기 위해서는

검색 후 페어링만 하시면 됩니다.



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\staples-easy-button.png

Parani-UD100 사용방법 안내
Setting 쉬운 적용



간단한 사용방법

Parani-UD100은 쉽게 사용할 수 있습니다. 디바이스 세팅용 프로그램을 기본 제공하며.제공되는 프로그램은 멀티 연결에 최적화 되어있습니다.(1: 7) 상세한 매뉴얼과 데이터시트로 부족함 없는 고객지원이 가능합니다.

설명: D:\4.소스\제품사진모음\UD100\8.jpg



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

설명: D:\BCD\bcd110ds\imagesCA4VEZI7.jpg

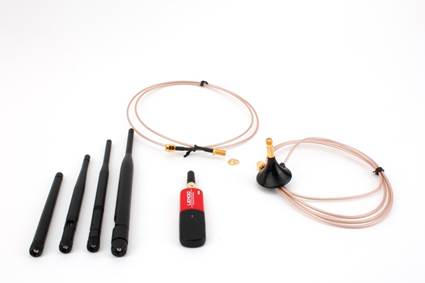

Parani-UD100 악세서리 안내
세트구성 /옵션 악세서리



Parani-UD100은 다양한 악세서리를 미리 준비하여 현장 환경에 맞도록 선택 구매할 수 있습니다. 사용자는 RF케이블, 안테나 같은 악세서리 구매등을 형태와 용도에 맞도록 손쉽게 구성 가능합니다.

l  Parani-UD100연계 옵션 악세서리
(
페이지 하단 상세설명)

설명: D:\4.소스\제품사진모음\_MG_0047.JPG





설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

기술 사양

Parani-UD100

Standards

·         Bluetooth 2.0+EDR Class 1

·         USB 2.0

최대 출력

3 Mbps (EDR)

주파수 범위

2.402 ~ 2.480GHz

Transmit Output Power

+19dBm (+6dBm EDR) E.I.R.P

수신 감도

·         Basic 1Mbps: -88dBm

·         EDR 2Mbps: -87dBm

·         EDR 3Mbps: -82dBm

안테나 커넥터

RP-SMA

안테나 이득

·         Default Stub Antenna: 1 dBi

·         Optional Dipole Antennas: 3 dBi & 5 dBi

·         Optional Patch Antenna: 9 dBi

작동 거리
(
개방 공간 기준)

·         Stub antenna - Stub antenna: 300 m

·         Dipole (3 dBi) - Dipole (3 dBi): 400 m

·         Dipole (5 dBi) - Dipole (5 dBi): 600 m

·         Patch antenna - Patch antenna: 1 km


* working distance can vary depending on install environment

블루투스 스택 소프트웨어

Latest Device Driver: Toshiba / BlueSoleil

블루투스 프로파일

DUN, FAX, LAP, SPP, HID, HCRP, FTP, OPP, A2DP, AVRCP, GAVDP, HSP, HFP,PAN, BIP

지원되는 컴퓨터 운영체제

·         Windows 2000/XP/Vista (32/64bit)

·         Linux (3rd party driver required)

·         MAC OS X (MAC OS X driver required)

크기

72(L) x 22(W) x 10(H) mm

동작온도

-20 ~ +70℃

보관온도

-40 ~ +85℃

습도

90% Non-condensing

인증

FCC, CE, TELEC, KCC, IC, Bluetooth SIG

보증 기간

1 year Limited Warranty



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

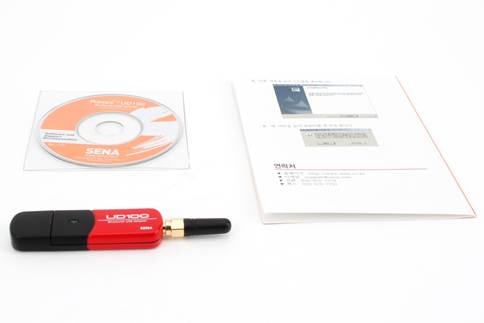

구매 구성품 정보



제품

제품 설명

UD100-G02

블루투스 Class 1 USB 어댑터 (옵션 : 교체 가능한 거리 확장용 안테나)
(Toshiba
블루투스 소프트웨어)

내용물:

·         블루투스 USB 어댑터 본체

·         스텁 안테나

·         퀵스타트 가이드(Toshiba)

·         프로그램 설치 및 문서 CD

UD100-G04

블루투스 Class 1 USB 어댑터 (옵션 : 교체 가능한 거리 확장용 안테나)
(BlueSoleil
블루투스 소프트웨어)

내용물:

·         블루투스 USB 어댑터 본체

·         스텁 안테나

·         퀵스타트 가이드(BlueSoleil)

·         프로그램 설치 및 문서 CD



설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image003.png

액세서리(선택 사항)

제품 코드

제품 설명

SAT-G01R

1 dBi 스터브 안테나-RP-SMA Plug 오른나사
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image033.gif

DAT-G01R

3 dBi 다이폴 안테나- RP-SMA Plug 오른나사
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image038.gif

DAT5-G01R

5 dBi 다이폴 안테나- RP-SMA Plug 오른나사
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image038.gif

DANT-02RPR-BX

2 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image040.jpg

DANT-03RPR-BX

3 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image042.jpg

DANT-05RPR-BX

5 dBi 다이폴 안테나- RP-SMA Plug 오른나사

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image044.jpg

PAT-G01R

RP-SMA Plug 오른나사 타입 기본 케이블을 가진, 9dBi 패치 안테나 (기본 케이블 제외시, 연결부는 SMA Jack 오른나사 타입)
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image045.gif

FP-10SPR-WP

옥외형(방수) 지향성 10dBi 패치 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 벽부형 브라켓 포함)

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image047.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image049.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image051.jpg

HA-1002SU

FP-10SPR-WP용 설치 브라켓 [Mounting kits]

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image053.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image055.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image057.jpg

OM-08SPR-WP

옥외형(방수) 무지향성 8dBi 옴니 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 브라켓 포함)

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image059.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image061.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image063.jpg

RFC-N10R

1m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR )

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image065.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image067.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image069.jpg

RFC-N05R

5m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR )

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image071.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image067.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image069.jpg

SEC-G01R

15cm 연장 케이블(SAT-G01R / DAT-G01R / DAT5-G01R )
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image072.gif

RFC-G01R

1m 연장 케이블 (PAT-G01R )
설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image073.gif

RFC-G01R_M

자석 부착형 1m 연장 케이블 (DAT-G01R )

설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image075.jpg설명: http://disk.chipsen.com/autoinfra/sd1000-00.files/image077.jpg
