손쉽게 사용하는 UART용 Bluetooth 모듈

3.3v UART로 동작하는 블루투스 모듈입니다. 산업용 SPEC과 각 나라의 인증을 받아

제품을 출시하는데 막힘이 없습니다. 아주 간단한 사용방법과 자세한 매뉴얼로

사용자는 별도의 준비 없이 바로 개발에 들어갈 수 있습니다.

$설명: D:\4.소스\제품사진모음\ESD1000\7.jpg$

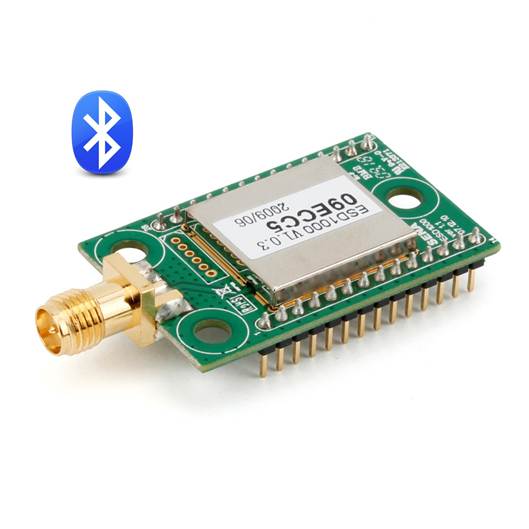

Parani-ESD1000

Overview

Class1 type의 블루투스 모듈인 Parani-ESD1000은 기존의 사용자의 시리얼 장비에 블루투스 무선 통신 기능을 제공합니다. Parani-ESD1000은 기본적으로 100m의 무선 통신거리를 지원합니다. 거리 확장용 안테나 사용 시 개방된 공간에서 최대 1000미터의 통신거리를 지원합니다. 또한 Parani-ESD1000은 동시에 4개까지 다중 접속을 지원합니다. Bluetooth v2.0+EDR 스펙을 지원하며, UART 인터페이스를 지원합니다.

Key Features

· 블루투스 스펙 2.0+EDR 지원

· 사용자의 시리얼 장치에 블루투스 기능을 추가하는데 유용

· 동시에 4개까지 다중 접속 지원

· Basic Transmit Power : Max. +18dBm, EDR Transmit Power : Max. +6dBm

· Receiving Sensitivity : -88dBm(0.1%BER)

· Bluetooth Serial Port Profile 지원

· UART 인터페이스 지원.

· PDA, 노트북 등과 상호 운영 가능

· 간편한 윈도우 기반 펌웨어 업그레이드용 소프트웨어 지원(ParaniUpdater)

· 통신 거리(개방 공간 기준): Nom. 100 meters, up to 1000m

· 간편한 윈도우 기반 설정용 소프트웨어 지원

· 별도의 드라이버 및 소프트웨어가 필요 없음

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\Detail.png$

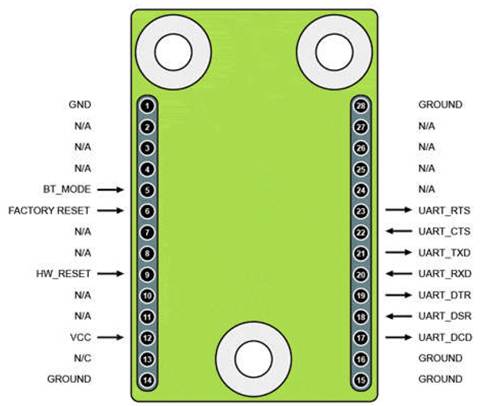

Parani-ESD1000 사이즈, 특징, 형태
Detail 제품 상세보기

칩센의 Parani-ESD1000는 산업용 및 개발용으로 가장 빠르게 적용할 수 있도록 SMA 커넥터, 차폐쉴드 캔, DIP형태 PIN을 가지고 있습니다. 제품 상단에는 블루투스 BD어드레스 표기 및 생산년월 까지 표기하여 생산관리에 더욱 신경을 쓰고 있습니다.	$설명: D:\4.소스\제품사진모음\ESD1000\1.jpg$
$설명: D:\4.소스\제품사진모음\ESD1000\3.jpg$	$설명: D:\4.소스\제품사진모음\ESD1000\2.jpg$
$설명: D:\4.소스\제품사진모음\ESD1000\4.jpg$	$설명: D:\4.소스\제품사진모음\ESD1000\12.jpg$
$설명: D:\4.소스\제품사진모음\ESD1000\10.jpg$	$설명: D:\4.소스\제품사진모음\ESD1000\11.jpg$
$설명: D:\4.소스\제품사진모음\ESD1000\9.jpg$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\UART.png$

MCU [마이컴]과 직접 연결하는
UART 인터페이스

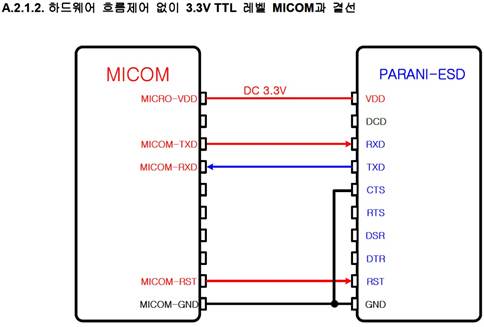

Parani-ESD1000는 MCU, APU등과 함께 UART인터페이스로 바로 연결하여 사용할 수 있는 제품입니다. 3.3볼트 TTL레벨의 제품으로 대부분의 프로세서와 별도의 처리 없이 연결하여 사용할 수 있습니다. 5볼트 UART로 출력되는 MCU의 경우 레귤레이터로 전압 레벨만 맞추면 바로 통신할 수 있습니다. 모듈을 직접 RS232등 Serial 통신을 시키려면 Max3232 또는 SP3232같은 컨버터 칩셋을 사용하시면 쉽게 구현할 수 있습니다.

$설명: C:\Users\Jerome\Desktop\MCU.png$

$설명: C:\Users\Jerome\Desktop\플러스.png$

$설명: D:\4.소스\제품사진모음\ESD1000\8.jpg$

$설명: D:\4.소스\제품사진모음\ESD100v2\결선.jpg$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\Online-phlebotomy-certification.jpg$

Parani-ESD1000 전파 인증안내
Certification 국가별 인증

Parani-ESD1000 시리즈는 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다.

$설명: C:\Users\Jerome\Desktop\FLAG\1341828090_kr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828140_lr.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828109_jp.png$ $설명: C:\Users\Jerome\Desktop\FLAG\1341828129_eu.png$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\GEM_Frame.jpg$

Parani-ESD1000 연계 상품안내
Solution 준비된 솔루션

Parani-ESD1000와 연계하여 다양한 환경에 적용할 수 있는 블루투스 시스템 솔루션이 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다.

여러분은 시스템을 구성만 하시면 됩니다.

ex) MSP1000, SD1000, SD1100, UD100, SD1000U, ESD110, BCD110, BCD210, BCD100_DBS, 등등

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: C:\Users\Jerome\Desktop\firmware-update-icon.png$

Parani-ESD1000 지속되는 기능개선
Firmware 펌웨어 업데이트

$설명: C:\Users\Jerome\Desktop\updater.png$

칩센의 Parani-ESD1000는 기능개선 및 고객의 요청에 적극 대응하기 위하여 펌웨어 업데이트용 프로그램을 제공하고 있습니다. 별도의 펌웨어용 핀을 구성하지 않아도 UART포트를 통해 업데이트가 가능하도록 설계되어 있어서 고객은 펌웨어만을 위하여 별도의 개발계획을 세울 필요가 없습니다.

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\smart.png$

Parani-ESD1000 안드로이드와 통신
Smart 스마트 OS지원

$설명: C:\Users\Jerome\Desktop\android.png$

Parani-ESD1000는 안드로이드 OS를 기본 지원합니다. 스마트폰의 내장된 블루투스와 시리얼포트 오픈하여 통신을 할 수 있습니다. 또한, 스마트폰에서 바로 테스트가 가능하도록 안드로이드 마켓에서 테스트용 프로그램 ‘BTerm’을 제공하고 있습니다.

물론, 아이폰과 통신이 안된다는 것은 아닙니다. 애플사의 MFI 정책을 따라 인증칩과 펌웨어 작업을 거쳐서 완제품을 애플사의 인증을 받으면 됩니다

$설명: C:\Users\Jerome\Desktop\iphone.png$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\staples-easy-button.png$

Parani-ESD1000 사용방법 안내
ATcommand 쉬운 적용

간단한 사용방법

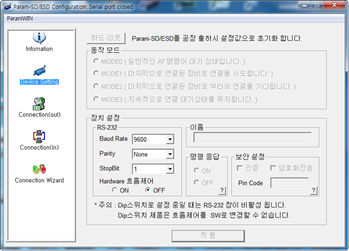

Parani-ESD1000는 쉽게 사용할 수 있습니다. 모듈 세팅용 프로그램을 기본 제공하며, 모듈기능중 심플한 기능버튼 핀으로 누구나 쉽게 통신속도 설정과 통신 세팅이 가능합니다. 1:1세팅을 위해서는 통신속도 설정 후 Pairing button핀을 이용해서 한쪽에는 3초간 두번 한쪽에는 3초간 한번만 눌러주시면 connector LED가 깜박거립니다. 이제 연결 후 사용만 하시면 됩니다. AT커맨드를 이용하여 손쉽게 MCU등에서 제어 가능하도록 프로그래밍 할 수 있습니다. 상세한 매뉴얼과 데이터시트로 부족함 없는 고객지원이 가능합니다.

$설명: C:\Users\Jerome\Desktop\program.png$

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

$설명: D:\BCD\bcd110ds\imagesCA4VEZI7.jpg$

Parani-ESD1000 사용방법 안내
Testboard 빠른 적용

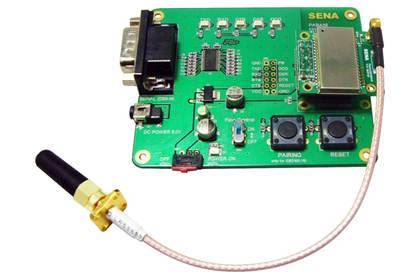

Parani-ESD1000는 테스트보드를 옵션으로 준비했습니다. 모듈 구입 후 빠른 적용 및 개발을 위해 테스트보드를 활용할 수 있습니다. 개발자는 오직 개발에 집중하면 됩니다.

$설명: C:\Users\Jerome\Desktop\Parani_ESD110V2SK_1\Parani_ESD110V2SK_1.jpg$

ESD1000_DBS

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

Parani-ESD 시리즈를 선택해야 하는 5가지 이유

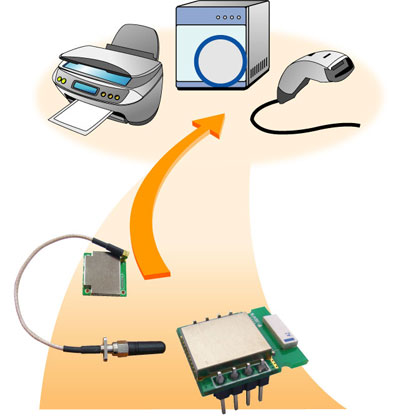

Parani-ESD 시리즈는 사용자의 장비에 Bluetooth 연결을 생성해 주는 OEM 솔루션이다. 세나는 초소형 DIP 형태의 모듈, 다양한 외장 안테나 옵션과 간편하게 설정을 할 수 있도록 해주는 윈도우 기반 설정 소프트웨어를 제공한다.

1. 신속하게 시장에 진입할 수 있도록 한다.

· 제품 특징 및 명세

o UART 인터페이스를 통해 사용자는 AT 명령어로 설정 및 Bluetooth 연결을 생성시킬 수 있다.

o Bluetooth 스택을 포함하는 펌웨어를 이용하여 사용자는 적용 대상 장비에 손쉽게 Bluetooth 기능을 부가할 수 있으며, 설정, 모니터링 및 다양한 버튼 기능을 위한 하드웨어 인터페이스를 간편하게 구성할 수 있다.

o Windows 기반의 설정 소프트웨어 프로그램을 이용하여 간편하게 설정 및 모니터링할 수 있고, 장비와의 Bluetooth 연결 생성을 할 수 있다.

o 소스 코드를 이용하여 사용자는 Windows 기반의 설정용 유틸리티를 손쉽게 직접 개발할 수 있다.

o 다양한 안테나 옵션을 지원하여 30 m에서 1 km까지 통신 거리 확장이 가능하다.

l 인증

l Parani-ESD 시리즈는 Bluetooth SIG 인증과 미국과 유럽 등의 여러 나라에서 통용되는 무선 제품 인증을 획득했다. 따라서, 사용자는 별도의 테스트와 인증 절차 없이 무선 기능을 도입하려는 프로젝트에 즉시 Parani-ESD 시리즈를 적용할 수 있다.

설명: http://sena.co.kr/images/products/industrial_bluetooth/esd/why_esd_diagram.jpg

2. 검증된 호환성과 신뢰성

l 상호 운영성
Parani 제품군은 BQP(Bluetooth Qualification Program)에 의해서 실행된 40개의 테스트를 통과했다.

l 신뢰성 및 견고성
지난 몇 년간 Parani 제품군을 약 25만개 이상 판매했으며, 신뢰성과 견고성에 대한 다양하고 엄격한 고객의 요구를 충족시켜왔다.

l 폭 넓은 제품 라인
Parani-ESD 시리즈는 내장형 안테나뿐만 아니라, 스터브(stub), 다이폴(dipole), 패치(patch) 등의 다양한 안테나 옵션과 Class 1 및 Class 2 형태의 무선 출력 형식을 지원하여 무선 통신 거리를 사용자의 요구에 맞출 수 있도록 확장 가능하다.

3. 낮은 유지 보수 비용

l 전체 패키지인 하드웨어, 펌웨어와 소프트웨어를 사용자에게 제공한다.

l 사용자의 기능 요구 사항 및 기술의 발전에 따라 펌웨어를 주기적으로 업그레이드 하고 있다. 사용자는 윈도우 기반 소프트웨어 유틸리티인 ParaniUpdater를 이용하여 UART 인터페이스를 통해서 간편하게 펌웨어를 업그레이드할 수 있다.

4. 커스텀마이제이션(Customization) 지원

중소 규모 비즈니스에 최적화되어 사업의 규모에 상관없이 지속적으로 기술 지원하려고 노력하고 있다.

소량의 제품에도 개별 상표 부착, 맞춤형 펌웨어 수정 등과 같은 맞춤형 커스텀마이제이션을 지원한다. http://www.sena.co.kr/partners/oem_program/에서 세나의 OEM 프로그램 가이드를 확인할 수 있다.

DIP 모듈: SMD 조립 공정 없이도 양산 적용이 용이하다.

Parani-ESD 시리즈는 Bluetooth 및 무선 관련 인증을 획득한 제품이므로 별도의 무선 인증을 따로 획득할 필요 없이 바로 적용 가능하다.

5. 체계적인 품질 관리

고품질의 제품 생산을 위해서 R&D, 생산, 영업, 마케팅 및 기술 지원 등의 모든 부분에서 엄격하게 품질 보장 시스템을 보유하고 항시 노력을 경주하고 있다. 그 결과로, 세나는 ISO9001 인증을 획득하여 그 신뢰성을 공고히 하고 있다.

ISO 9001:2000 등록 확인서 (pdf / 250 kb)

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

기술 사양

Parani-ESD1000

시리얼 인터페이스

UART
2mm Header 14 x 2,

Serial UART speed up to 921.6kbps
CTS/RTS flow control, DTR/DSR for loop-back & full transfer

블루투스
인터페이스

Bluetooth v2.0 + EDR
Class 1
Profiles - SPP

Working distance (in open field)

Stub1
Stub1
Dipole3
Dipole3
Dipole3
Dipole5
Dipole5
Patch9

-
-
-
-
-
-
-
-

Stub1
Dipole3
Dipole3
Dipole5
Patch9
Dipole5
Patch9
Patch9

100 meters
150 meters
200 meters
300 meters
500 meters
400 meters
600 meters
1,000 meters

[Antennas]
Stub1 : +1dBi Stub Antenna
Diploe3 : +3dBi Dipole Antenna
Dipole5 : +5dBi Dipole Antenna
Patch9 : +9dBi Patch Antenna

최대 출력

+18dBm

수신 감도

-88dBm

안테나 이득

Stub : +1dBi, Dipole : +3dBi, Dipole : +5dBi, Patch : +9dBi

설정

ParaniWin, ParaniWizard, ParaniUpdater

Modem AT command set

LED

TXD, RXD, RTS, CTS, DTR, DSR, DCD on Jig board

파워

3.3VDC
min : 10mA, max : 60mA

동작 환경

Operating temperature: -30'C to 80'C

Storage temperature: -40'C to 85'C

Humidity: 90% Non-condensing

외형 요소

Dimension(LxWxH)
- 49 x 23 x 11(mm)
- 1.93 x 0.9 x 0.43(in.)

Weight: 6g

MTBF

400.89 Years

인증

FCC(A), CE, MIC, TELEC, SIG, IC

보증 기간

1-year Limited Warranty

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

구매 구성품 정보

제품	제품 설명
ESD1000	Parani-ESD1000 내장형 Class1 블루투스 시리얼 모듈(확장 안테나 옵션)
	ESD1000-00 액세서리(선택 사항) · SSAT-G01R 안테나: 1 dBi Stub 안테나- RP-SMA-Reverse 오른나사 · DAT-G01R 안테나: 3 dBi 다이폴 안테나-RP-SMA-Reverse 오른나사 · DAT5-G01R 안테나: 5 dBi 다이폴 안테나-RP-SMA-Reverse 오른나사 · PAT-G01R 안테나: 9 dBi 패치 안테나-RP-SMA-Reverse 오른나사 · SEC-G01R : 길이 15cm의 안테나 연장 케이블-RP-SMA-Reverse 오른나사 · RFC-G01R: 길이 1미터의 PAT-G01R용 안테나 연장 케이블-RP-SMA-Reverse 오른나사
ESD1000SK	Parani-ESD1000 스타터 키트
	Part No. : ESD1000SK-01 내용물: · Parani-ESD1000 모듈 · Jig board · DC 전원 어댑터 · 시리얼 데이터 케이블 · Quick Start Guide · SAT-G01R 안테나: 1 dBi Stub 안테나- RP-SMA-Reverse 오른나사

설명: http://chipsen.com/userData/Chipsen/product/sd1000-00.files/image003.png

액세서리(선택 사항)

제품 코드	제품 설명
SAT-G01R	1 dBi 스터브 안테나-RP-SMA Plug 오른나사
EEC-G01R	ESD110V2/ESD210용 15cm RP-SMA 오른나사 안테나 연장 케이블 (적용 안테나: SAT-G01R / DAT-G01R / DAT5-G01R) $설명: C:\Users\Jerome\Desktop\eec.gif$
DAT-G01R	3 dBi 다이폴 안테나- RP-SMA Plug 오른나사
DAT5-G01R	5 dBi 다이폴 안테나- RP-SMA Plug 오른나사
DANT-02RPR-BX	2 dBi 다이폴 안테나- RP-SMA Plug 오른나사
DANT-03RPR-BX	3 dBi 다이폴 안테나- RP-SMA Plug 오른나사
DANT-05RPR-BX	5 dBi 다이폴 안테나- RP-SMA Plug 오른나사
PAT-G01R	RP-SMA Plug 오른나사 타입 기본 케이블을 가진, 9dBi 패치 안테나 (기본 케이블 제외시, 연결부는 SMA Jack 오른나사 타입)
FP-10SPR-WP	옥외형(방수) 지향성 10dBi 패치 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 벽부형 브라켓 포함)
HA-1002SU	FP-10SPR-WP용 설치 브라켓 [Mounting kits]
OM-08SPR-WP	옥외형(방수) 무지향성 8dBi 옴니 안테나 (연결부는 N타입 오른나사 커넥터/ 기본 브라켓 포함)
RFC-N10R	1m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR 용)
RFC-N05R	5m N타입(방수) 커넥터 옥외형 연장 케이블 (OM-08SPR/ FP-10SPR 용)
SEC-G01R	15cm 연장 케이블(SAT-G01R / DAT-G01R / DAT5-G01R 용)
RFC-G01R	1m 연장 케이블 (PAT-G01R 용)
RFC-G01R_M	자석 부착형 1m 연장 케이블 (DAT-G01R 용)
FM9GD-G01	DB9pin 크로스 젠더 (Male to Male)
DB9-GEN-AG	DB9pin ‘ㄱ’ 자형 다이렉터 젠더 (Male to Female)
