강력한 고출력 RS232용 Zigbee
무선 시리얼 아답터
RS-232 로 동작하는 무선 지그비 아답터입니다. 산업용 SPEC과 각 나라의 인증을 받아
제품을 출시하는데 막힘이 없습니다. 아주 간단한 사용방법과 자세한 매뉴얼로
사용자는 별도의 준비 없이 바로 시스템 구성을 할 수 있습니다.
Probee-ZS10
Overview
ProBee- ZS10은 지그비 코어와 라디오/안테나 회로를 내장한 지그비 RS232 시리얼 어댑터입니다. ZS10 시리얼 어댑터는 홈 자동화나 스마트 에너지의 요구 사항을 준수하기 위하여 저전력, 저비용으로 설계 되었으며 최신 지그비 프로 기준을 따름으로서 최대한의 호환성을 유지했습니다. ZS10은 다양한 응용 분야에서 높은 성능과 안정적인 데이터 송수신을 제공합니다.
Key Features
· 지그비 2007 / 지그비 프로 stack을 완벽하게 지원
· IEEE 802.15.4에 준하는 2.4GHZ coprocessor를 채용
· 사용자의 요구에 따라 다양한 안테나 옵션을 제공. 별도의 5 dBi dipole 안테나로 1.6km까지 지원.
· 115 kbps baud rate급의 RS232 시리얼 연결을 지원
· USB 2.0을 지원
· 모뎀 AT 명령어 모음을 통하여 무선 펌웨어 업그레이드 및 시스템 설정 과 같은 자가 관리 기능을 지원.
· 표준 배터리와 확장 배터리를 이용하여 휴대성을 향상
· 사용하기 쉬운 윈도우용 설정 프로그램을 제공
Zigbee 개요
ProBee-ZS10은 지그비 얼라이언스에 의해 승인된 표준형 제품입니다.
지그비의 필요성, 소개자료, 특징, 사용분야등 상세한 내용을 아래 링크로 안내해드립니다.
<- 클릭하세요
|
|
Probee-ZS10
사이즈, 특징, 형태 |
|
칩센이 공급하는 Probee-ZS10은 산업용 및 개발용으로 가장 빠르게 적용할 수 있도록 SMA커넥터, RS232 9핀 암놈 시리얼포트, DIP스위치를 가지고 있습니다. 기본적으로 스터브안테나 SAT-G01R 및 DC파워케이블을 제공합니다. 제품 뒷면에는 지그비 IEEE어드레스 표기 및 생산년월 까지 표기하여 생산관리에 더욱 신경을 쓰고 있습니다. |
|
|
|
|
|
|
|
|
|
|
|
|
|

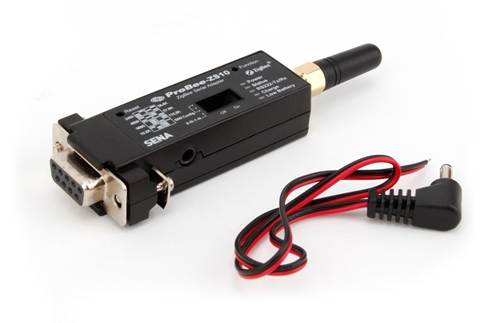

Probee-ZS10 기본세트
|
|
RS-232 블루투스로 전송 |
|
Probee-ZS10 통신을 지그비를 통해 무선으로 데이터 송수신 할 수 있는 제품입니다. 간단한 세팅을 통해 선을 대체한 무선환경을 만들 수 있습니다. 세팅용 PC프로그램 또한 제공하고 있습니다.
|
|
|
Probee-ZS10
전파 인증안내 |
|
Probee-ZS10 시리즈는 한국 KCC, 일본 TELEC, 미국 FCC, 유럽 CE 전파인증을 모두 통과하여 해당 국가에서 사용하거나 수출을 진행할 경우 전파인증은 통과될 수 있습니다. 이 부분은 고객의 개발 및 제품 출시 일정을 한 단계 앞당길 수 있는 좋은 장점 입니다. |
|
|
|
|
Probee-ZS10 연계 상품안내 |
|
Probee-ZS10과 연계하여 다양한 환경에 적용할 수 있는 지그비 솔루션 및 악세서리가 준비되어 있습니다. 데이터 모니터링, 수집, 제어, 관리에 적합합니다. 여러분은 시스템을 구성만 하시면 됩니다. ex) Probee-ZU10, Probee-ZE10S, Probee-ZE10U, Probee-ZE20S, Probee-ZE10S시리즈 등
|
|
|
|
Probee-ZE10U-S 지속되는 기능개선 |
|
|

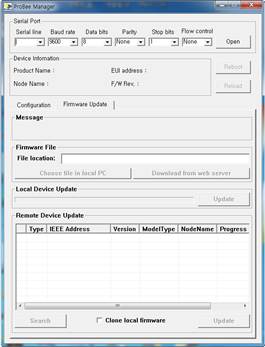

칩센의 Probee-ZS10는 기능개선 및 고객의 요청에 적극 대응하기 위하여 펌웨어 업데이트용 프로그램을 제공하고 있습니다. 별도의 펌웨어용 핀을 구성하지 않아도 시리얼 포트를 통해 업데이트가 가능하도록 설계되어 있어서 고객은 펌웨어만을 위하여 별도의 개발계획을 세울 필요가 없습니다. 단지 메니져 프로그램에서 다운로드와 업데이트만 사용하세요. |
|
|
Probee-ZS10사용방법 안내 |
|

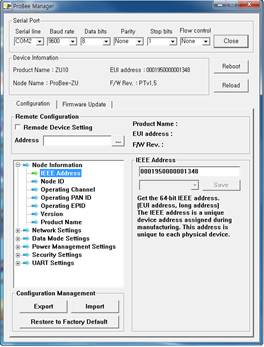

간단한 사용방법 Probee-ZS10은 쉽게 사용할 수 있습니다. 모듈 세팅용 프로그램을 기본 제공하며, 누구나 쉽게 통신속도 설정과 통신 세팅이 가능합니다. 유튜브 동영상을 통해 세팅하는 방법을 쉽게 배울수 있습니다. http://www.youtube.com/user/chipsen1234 상기 주소로 접속하거나 chipsen1234로 검색하세요. 쉬운 AT커맨드를 이용하여 손쉽게 MCU/ PC등에서 제어 가능하도록 프로그래밍 할 수 있습니다. 상세한 매뉴얼과 데이터시트 그리고 다양한 Tip자료로 부족함 없는 고객지원을 해드립니다. |
|
Probee 시리즈를 선택해야 하는 5가지 이유
ProBee 시리즈는 공인된 지그비 솔루션입니다.
ProBee 시리즈는 Zigbee Alliance를 통해 승인을 받았습니다. Zigbee Alliance의 승인은 지그비의 기준에 완벽히 준하여 만들어졌다는 것을 의미하며, 다른 지그비 제품들과의 호환성에 문제가 없습니다. 더 나아가 현재 지그비의 기준인 ZigBee 2007과 ZigBee Pro 를 기반으로 하여, 향후 업그레이드를 위한 확장성을 제공합니다.
ProBee 시리즈는 산업용 어플리케이션에 잘 맞는 제품입니다.
ProBee 시리즈는 임베디드형 지그비 모듈과, USB 어댑터, 시리얼 어댑터 그리고 블루투스, 와이파이 또는 이더넷 네트워크를 지원하기 위한 근접 네트워크 연결 솔루션을 제공합니다. ProBee시리즈는 또한 산업용 어플리케이션을 위해 1.6km까지 작업 반경을 넓힐 수 있는 다양한 안테나 옵션과 교체 가능한 안테나 악세사리를 제공합니다.
ProBee 시리즈는 성능과 안정성을 최대화할 수 있도록 설계되었습니다.
ProBee 시리즈 소프트웨어의 뛰어난 효율성은 높은 안정성을 유지하면서도 최대량의 데이터 전송을 가능케 하였습니다. 데이터 재전송 기능을 통해서 불안정한 환경에서도 높은 데이터 전송률을 유지할 수 있습니다.
ProBee 시리즈는 사용이 편리한 관리 툴을 제공합니다.
ProBee 시리즈는 디바이스의 환경설정을 할 수 있는 사용방법이 간단한 윈도우용 환경설정 툴과 AT command를 지원합니다. 또한 ProBee 시리즈는 원격설정과 원격 펌웨어 업그레이드를 지원하고 지그비 네트워크를 통해서 작동 중에도 펌웨어 업그레이드가 가능합니다.
ProBee 시리즈는 산업용 무선통신 분야에서 오랜 기간의 전문성을 통한 결과물입니다.
SENA는 산업용 블루투스, 지그비, 네트워크 솔루션의 선도 기업입니다. 특히 1998년부터 디바이스간 통신(M2M)을 전문으로 다뤄왔습니다. 산업용 분야의 전문성을 통하여 높은 활용성과 안전성을 추구하는 뛰어난 무선 M2M 솔루션을 만들었습니다.
기술 사양
|
ProBee-ZS10 |
|
|
RF 특성 |
· Frequency Band: 2.4 GHz · Interface Immunity: DSSS · Transmit Power: +20dBm E.I.R.P (max.) · Receiver Sensitivity: -102dBm @1% BER · RF Data Rate: 250 kbps · Working Distance: Up to 1.6km using 5 dBi dipole antenna · Various Antenna Options from standard 1 dBi antenna to 3/5 dBi dipole antenna · Channels: 14 · Channel Spacing: 5 MHz |
|
ZigBee 네트워크 |
· Network topology: Mesh · Stack profile: ZigBee 2007 / ZigBee Pro · Network addressing: Channel, PAN ID, EPID |
|
ZigBee 데이터 전송 |
· Unicasting · Multicasting · Broadcasting · Many-to-One Communication · Enhanced Reliability based on data retransmission |
|
ZigBee 보안 |
· Network Layer security with one Trust Center for efficient operation · 128 bit AES encryption algorithms · Strong, NIST-approved security |
|
파워 요구사항 |
· Supply Voltage: 3.3~12.0 VDC · TX Current: 200mA @5.0V (max.) · RX Current: 55mA @5.0V (max.) · Sleep Current: ≤ 10uA |
|
Device Management and Configuration |
· Configuration Method: AT Commands, ProBee Manager · Remote Configuration · Remote Firmware Upgrade using both Cloning and Pass-thru methods · Supports rich neighborhood device scanning and monitoring using AT commands |
|
안테나 |
· 1 dBi default Stub Antenna · Optional Dipole Antenna: 3/5 dBi · RP-SMA connector |
|
인터페이스 |
· Serial Data Interface: RS232 · Serial Data Rate up to 115 kbps |
|
파워 |
Power supply options · Power via a standard AC-plug DC-adapter · Power via USB power cable · Power via DC power cable · Power via pin 9 of DB9 connector · Battery Pack (Standard & Extended) |
|
동작 환경 |
· Operating Temperature: -20˚C to 70˚C · Storage Temperature: -40˚C to 85˚C · Humidity: 90% Non-condensing |
|
배터리 팩 |
·
Capacity ·
Charging Power: minimum 5V/200mA ·
Battery life (Test based on 9600bps data loopback. Actual
battery life varies by configuration, operating conditions and other factors) |
|
외형 요소 |
·
Dimension (L x W x H) ·
Weight |
|
인증 |
FCC, CE, TELEC, KCC |
|
Certification ID Number |
|
|
보증기간 |
3-year limited warranty |
구매 구성품 정보
|
제품 코드 |
제품 설명 |
|
Probee-ZS10 |
ProBee ZS10 지그비 시리얼 어댑터 단일 유닛, 지그비/지그비 프로, DC 전원 케이블, SAT-G01R (1dBi 스터브안테나) |
|
Probee-ZS10-A1 |
ProBee ZS10 지그비 시리얼 어댑터 단일 유닛만 제공 |
|
ZS10-02 |
ProBee ZS10 지그비 시리얼 어댑터 단일 유닛, 지그비/지그비 프로, DC 전원 어댑터 포함, SAT-G01R, 배터리 팩은 별도 옵션 |
|
Single Unit Pack - Part No. : ZS10 · ZS10 : ZS10 지그비 시리얼 어댑터 ·
DPA-G01 : DC 전원케이블 ·
SAT-G01R : 1 dBi 스터브 안테나-RP-SMA
Plug 오른나사 |
|
|
Single Unit Pack - Part No. : ZS10-02 · ZS10 : ZS10 지그비 시리얼 어댑터 ·
DPA-G01 : DC 전원케이블 ·
UPA-G01 : USB 전원케이블 ·
SAT-G01R : 1 dBi 스터브 안테나-RP-SMA
Plug 오른나사 ·
EPA-G01 : 외장형 전원 어댑터-220V |
액세서리(선택 사항)
